中望CAD那些你还不知道的强大功能 (Ⅱ)

经验技巧 2020-11-09 17:27:14 161
返回

最近我的一个朋友正在装修他的公寓,他变得很抓狂,因为有一堆材料要买,他正打算买瓷砖,花了很多时间来选择瓷砖的图案和尺寸,最后一件困扰他的事情是他应该买多少块?如何得到准确的数字呢?

作为一名专业的CAD产品经理,我帮他用“CAD”的方式,快速、方便、精确地计算瓷砖的数量。童鞋们,你们能想到我用什么方法帮我朋友吗?

我是这样做的:

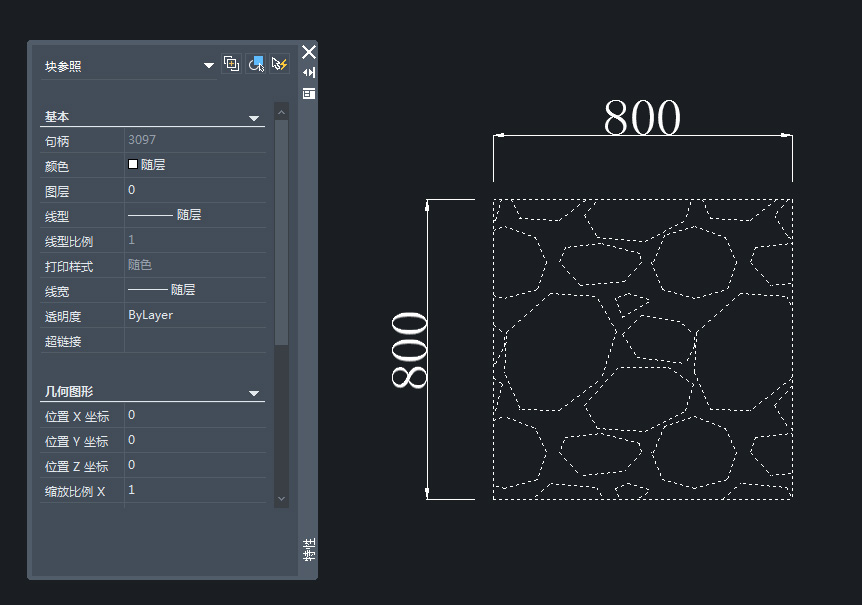

1. 首先创建一个块,大小与我朋友准备购买的瓷砖相同。




2.  使用“SUPERHATCH”命令将此块填充到公寓图纸上,操作步骤如下。

命令: SUPERHATCH

指定插入点:

指定比例因子 <1>:

块的旋转角度 <0>:

确定使用该位置? [(Y)/(N)] <>:

指定第一个对角<紫色方框>:

选择内部点:

选择内部点:

完成!

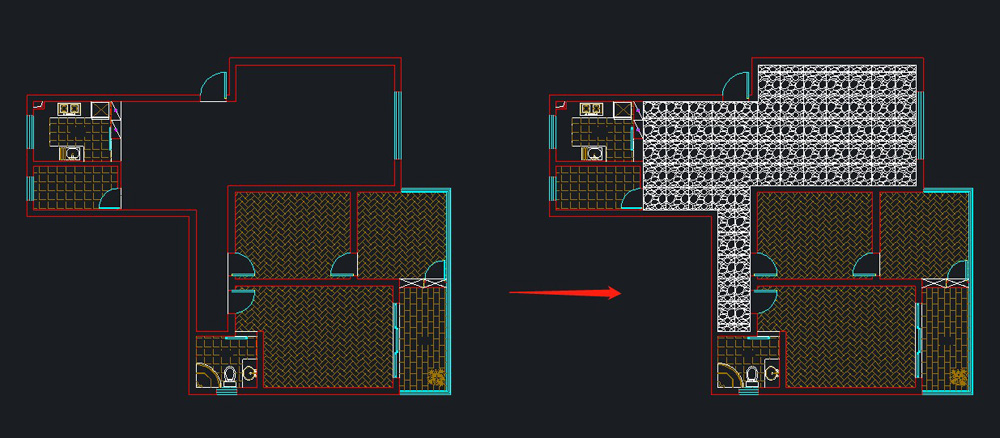

(用超级填充,将块填充到图纸上)

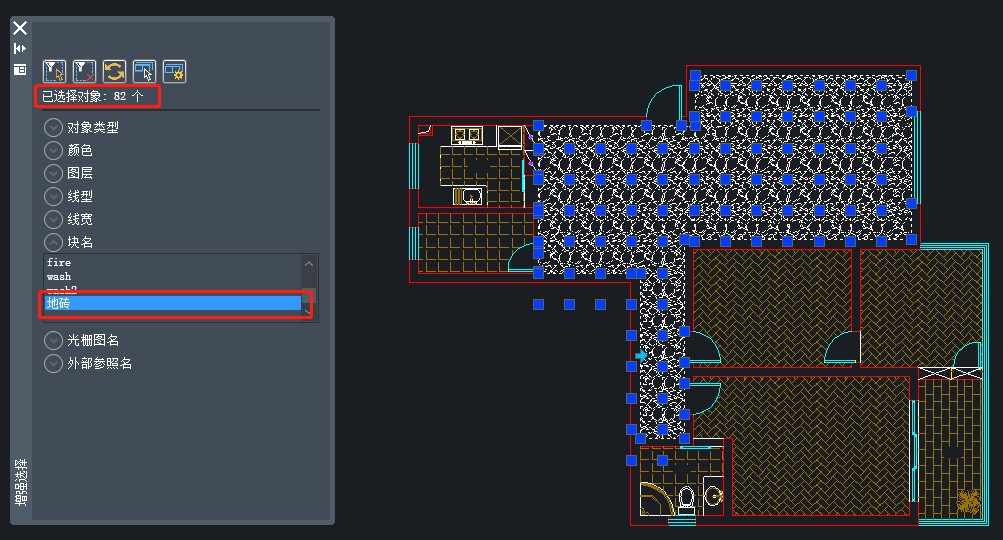

3.  打开“智能选择”面板(智能选择是一种根据指定条件快速选择对象的工具),选择块名称, 软件将选中图纸中所有同名的块,并显示块的数量,此数字是公寓最终需要的瓷砖数量。


      是不是非常简单啊!这里提醒一下要将一开始创建的原始块,先删除或者隐藏,不然会把原始块也统计进来。

超级填充是一种更先进、更强大的填充功能。有了超级填充命令,块、外部参照、甚至图像都可以填充到图形中!听起来是不是很酷?启动超级填充命令,可以在命令栏中输入“SUPERHATCH”,也可以“扩展工具”选项卡中找到相关按钮。

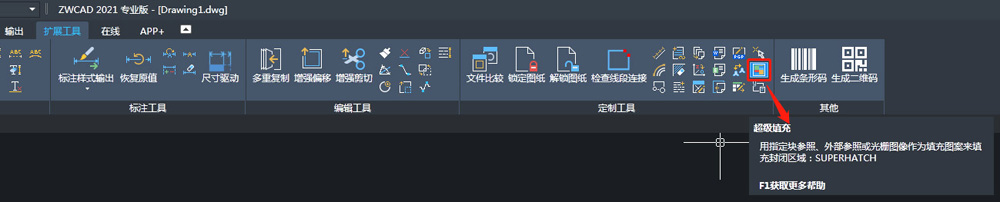

(“扩展工具”中的超级填充)

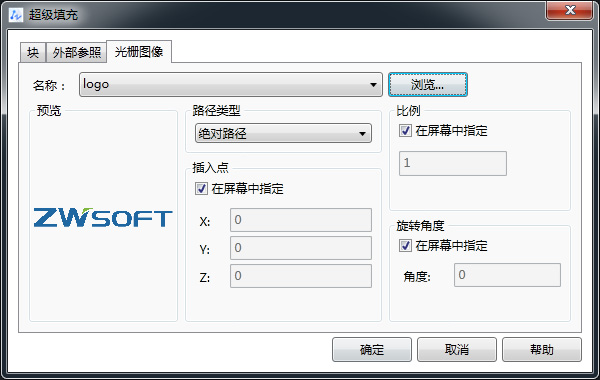

在“超级填充”面板中,有三种不同类型的填充:块、外部参照、图像。选择其中一种填充类型后,还可以在面板或命令行中设置相其他选项,比如插入点、比例和旋转角度等。

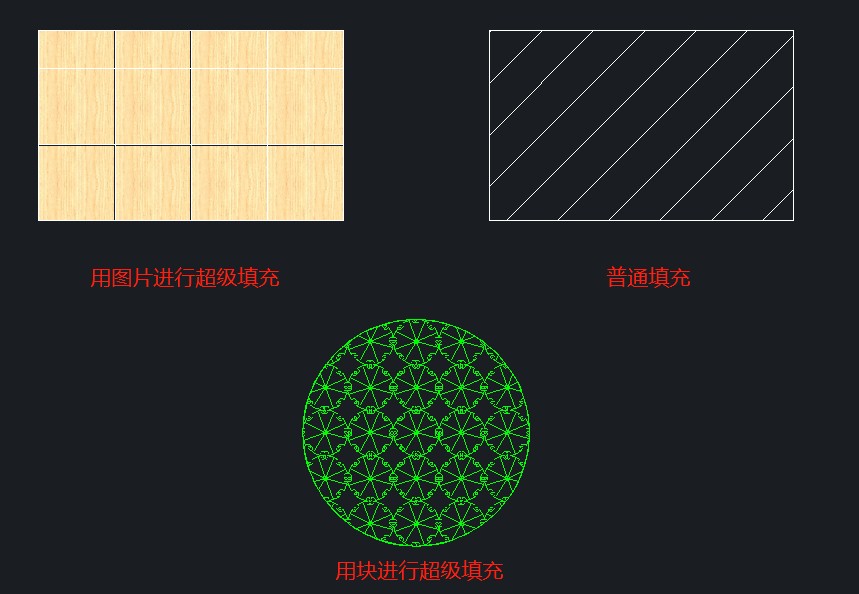

让我们来看看超级填充和普通填充的区别吧,与普通填充相比,超级填充可以更生动地呈现出更丰富、更美观的图案。


      超级填充是一个强大而好用的功能,利用这一功能,应用到许多类似的统计工作中,可以发现不同的功能在相互协作时会更高效。除了提高工作效率外,还可以避免人为计算中的许多误差。

想亲自体验一下这个功能吗?欢迎访问中望公司的网站www.zwsoft.cn试用产品。你会发现拥有15种不同的语言,30天免费试用期中望CAD,是一款令人惊叹的CAD软件,现在就来下载试用吧!
