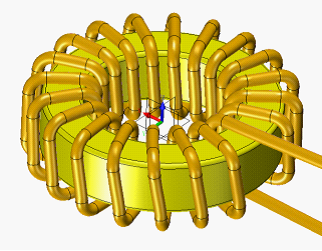

中望3D绘制感应线圈

经验技巧 2014-09-15 16:17:30 5266
返回

       中望3D在个行业的三维CAD/CAM方面的应用非常广,并且非常易学易用,对于在电子领域中常用的感应线圈,也是可以轻松完成。购买了中望3D的一家电子公司工程师表示,感应线圈虽是比较常用的小零件,用中望3D的智能三维CAD/CAM可以快速就完成绘制,接下来就跟大家分享具体的三维CAD/CAM建模过程。



       1. 以截面为正方形旋转一个环,锐边倒适当的圆角。

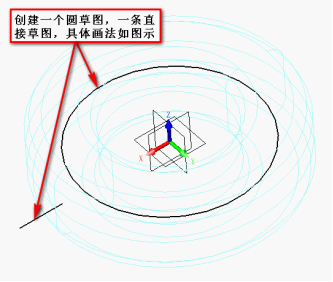

       2. 创建两个草图,一个画一个圆,另一个画一直线。

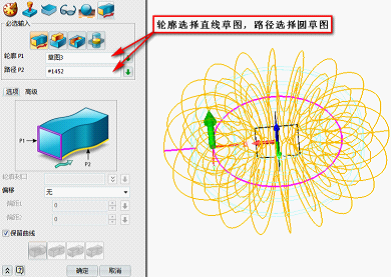

       3. 使用造型模块里的扫描功能 扫描出环形螺旋曲面。

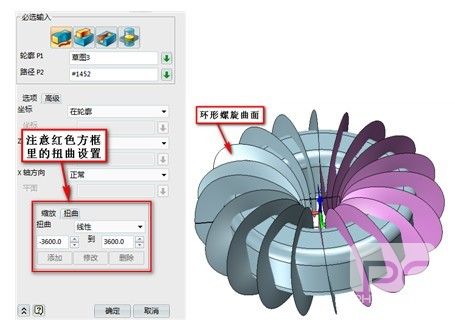

       注意扫描功能里的高级设置选项,在扭曲选项按下图参数设置,下面参数设置是螺旋20圈。





       4. 用线框模块里的相交曲线功能,分别选择环形和螺旋曲面。

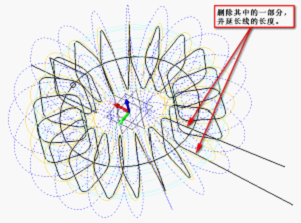

       5. 删除封闭的一段并延长两条线。

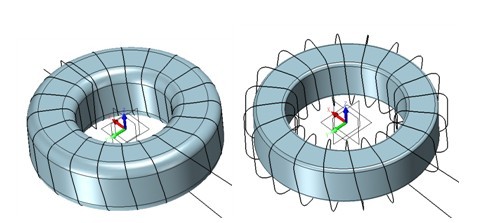

       6. 环形外表面偏移缩小。



       7. 用曲线列表功能创建螺旋线组,并用杆状扫描扫出感应线圈,完成整个建模过程。





       只需要轻松几步就可以完成电子领域的常用零件三维CAD建模,是不是觉得很神奇?欢迎大家来下载中望3D试用(https://www.zwsoft.cn/downloadzw3d2012.html),也可以在中望3D论坛获取三维CAD图纸!(https://www.zwsoft.cn/)
