三维MOLD-塑胶模具设计流程

经验技巧 2014-06-09 11:40:37 5252
返回

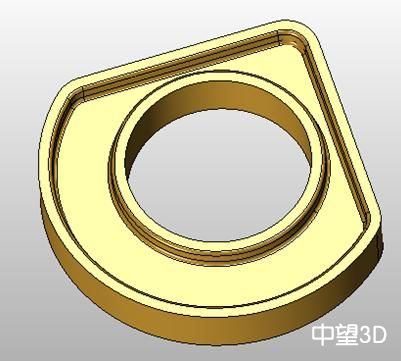

       中望3D是国内知名CAD/CAM软件商中望公司的一款高端三维CAD/CAM软件,拥有强大的三维CAD实体造型、扳金、塑胶模具等功能模块。在中望公司近期推出的中望3D 2014正式版中,塑胶模具设计模块全面升级,增加和改进了许多实用功能,可为企业提供一套更高效、更完整的模具设计解决方案。接下来,本文将以汽车塑胶配件为例,为大家介绍中望3D塑胶模具功能在实际设计中的应用。

      1.   导入模具项目,设置型腔数量,模具的缩水等细节的参数。

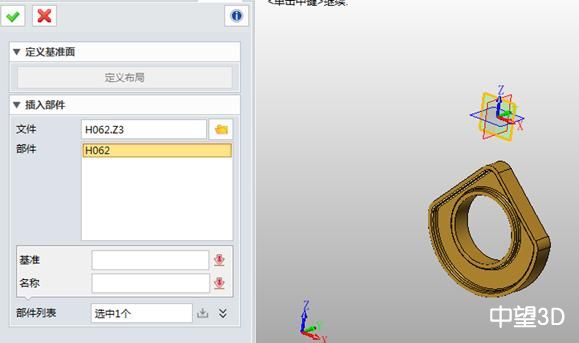

      2.导入模具产品

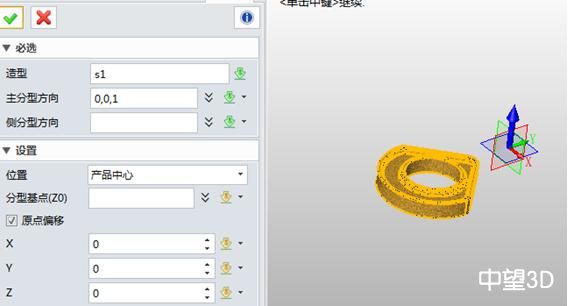

      3.通过定位,把模具产品摆正,以便于后续设计。

      4.进行拔模检测和厚度分析。软件能进行智能计算分析,操作方便,计算精确。

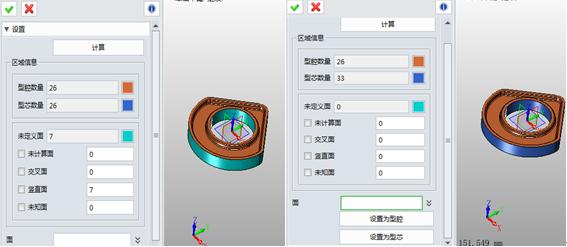

      5.定义型腔区和型芯区区域,软件可以智能分析计算型腔型芯区域,也可以手工定义型腔型芯区域。

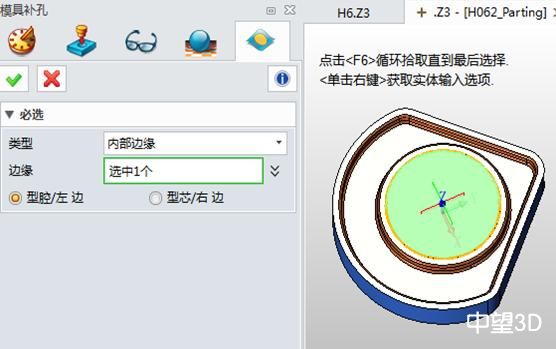

      6.模具智能补孔跟是中望3D的特点之一。中望3D能自动识别需要补的孔,快速提供方案选择,十分人性化。

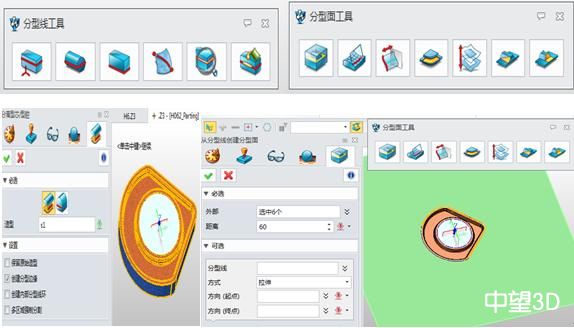

      7.快速分离型腔和型芯,提取分型线,分型面。
      提取分型线中望3D有“从脱模方向提取”“从边缘生成”“介于两点之间”等几种方法的选择。一般模具的分型线都可以用脱模方向智能提取,有些特殊复杂的模具则可用从边缘生成,介于两点之间等几种方法的提取。中望3D也提供检查修复分型线是否连续的命令,方便设计过程中的检查。一般模具分型面都可以从分型线智能生成分型面,特殊复杂的模具可以通过手工扫掠、拉伸、裁剪平面也可通过驱动线放样等几种方法的操作,方便快捷。

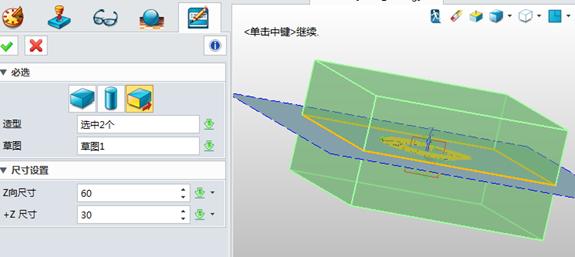

      8.定义模仁的大小厚度,为分型准备。

      9.分模

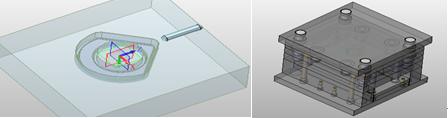

      10.经过几个步骤,模具就分开了。之后,用户还可以进行一些细节设计,如流道浇口,模架和标准件的调用等,操作同样简单。

      通过以上实例介绍,相信大家可以基本掌握中望3D的塑胶模具设计流程。此外,中望3D 2014版还新增包括顶针、偏塑胶模具常用机构,可供用户直接调用,大大提升设计者的工作效率。为了帮助用户轻松体验中望3D2014的更多新功能,中望3D推出 “跟奉老师学3D”交流探讨https://www.zwsoft.cn/product/zw3d,奉老师可在线解答网友问题,帮助大家快速掌握3D设计并实际投入工作中。与此同时,3D工业创新设计大赛仍在火热进行,iPad Air+3K现金奖正等着你领回家!
