CAD机械版明细表编辑框内容和图纸显示对不上的处理办法

在设计工作中，标题栏和明细表用于记录图号、名称、材料等核心数据，其准确性直接影响图纸的规范性和可读性。一些用户反映，双击标题栏或明细表进行编辑时，编辑框中显示的内容与图面上的实际文字存在差异，有时修改后刷新图幅，内容又会退回到修改前的状态。这一现象背后，其实是编辑路径不同所导致的数据同步问题。为帮助大家正确完成标题栏和明细表的修改，下面说明问题根源及规范操作方式。

问题描述：

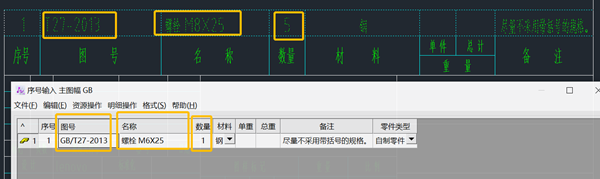

双击标题栏或明细表，发现图纸显示的内容和编辑框里的内容不一致是为什么？

解决方案：

标题栏、明细表的内容编辑，需双击进入专有的对话框进行，其修改的内容会写入数据字典，编辑完后显示的内容和实际内容一致。

如果通过块属性编辑的方式【EATTEDIT命令】进行修改，将不会改变数据字典，实际的内容没有变化，图形表面显示内容会改变，但刷新图幅或明细表后，仍会是修改前的内容。

综上，标题栏与明细表的内容由表面显示和后台数据字典两部分构成，只有通过双击进入专用对话框修改，才能确保两者同步更新；而使用【EATTEDIT】命令仅改变了表层文本，数据字典未同步，因此刷新后显示会复原。建议您在编辑时统一选用双击方式，以保证数据的一致性。如果操作中仍有困惑，欢迎在评论区留言，我们会及时为您解答。祝您工作顺利！
