CAD为什么绘制矩形会有线宽
CAD为什么绘制矩形会有线宽

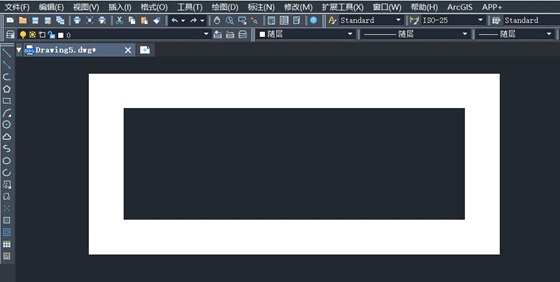

在CAD绘图过程中，许多用户可能会发现，明明绘制的是普通矩形，但有明显的线宽，影响图纸的视觉效果甚至精确性。这为什么CAD中的矩形会显示线宽？又该如何调整或避免这种情况？本文将深入解析可能的原因，并提供实用的解决方案，帮助您更高效地掌控CAD绘图细节。
原因分析：
• 使用了带有线宽设置的图层，所以绘制出的矩形有线宽。
• 矩形图形属于多段线，多段线在绘制时可以设置线宽，在用矩形功能后，注意看命令栏提示，如果提示有“宽度”值，则为多段线宽度属性导致。
解决方案：
• 方案一：
将所使用图层的线宽进行设置调整。
• 方案二：

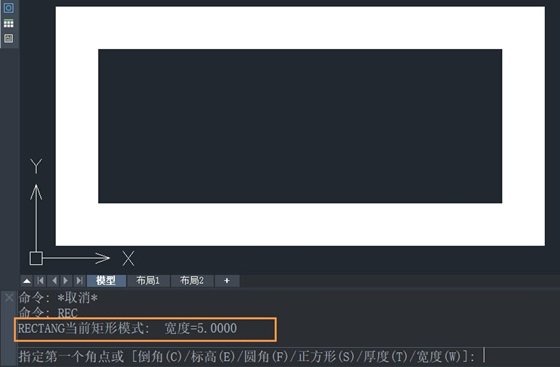

进行【矩形】功能（【RECTANG】命令），命令行提示：
指定第一个角点或 [倒角（C）/标高（E）/圆角（F）/正方形（S）/厚度（T）/宽度（W）]：
键盘【W】进入宽度设置，将其修改为【0】。
以上就是本文的全部内容，希望可以解决你的困扰，谢谢你的耐心阅读~
