CAD为什么布局里标注出来的尺寸值不一样
CAD为什么布局里标注出来的尺寸值不一样
在CAD绘图过程中，许多用户可能会遇到一个常见问题：在模型空间标注的尺寸是正确的，但在布局空间（图纸空间）中显示的尺寸值却出现了偏差。这种情况可能导致图纸数据不准确，影响施工或制造。为什么会出现这种问题？究竟是标注设置错误、视口比例影响，还是其他因素导致的？本文将深入分析CAD布局中尺寸标注不一致的常见原因，并提供有效的解决方案，帮助您快速排查和修正问题，确保图纸数据的准确性和一致性。

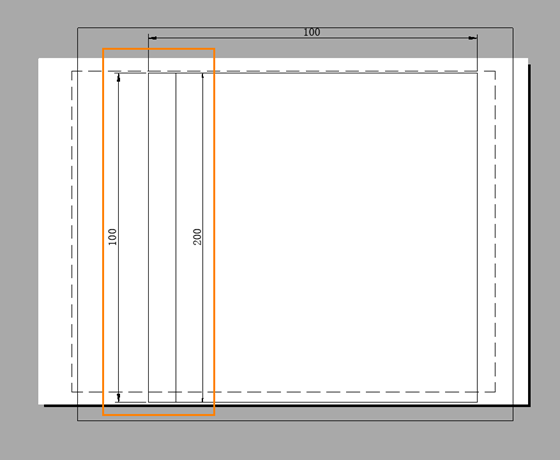

因为在视口内的对象，图纸虽然缩放，但标注会自适应，仍然标注原大小。但视口外画的图形不会，如果想标注为原尺寸可以在原标注样式之上新建一个标注样式更改其测量比例。

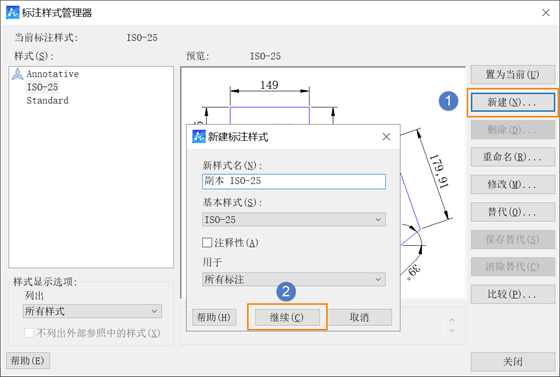

- 点击菜单【标注-标注样式】（【D】快捷键），找到使用的标注样式，点击【新建】，建立副本标注，如下图所示；

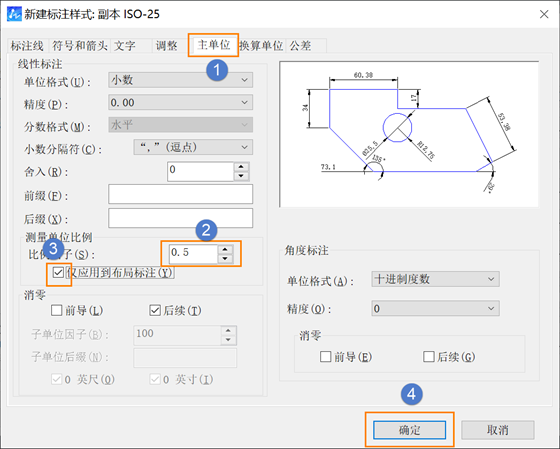

- 在【主单位】页面，填写【比例因子】数值，对应数值需要换算一下（比如标注出来以后是原尺寸的2倍大，那么这里就填【0.5】），然后一定要勾选【仅应用到布局标注】，最后点击【确定】，这时候再去布局里标注就一模一样了。
以上就是本文的全部内容，希望可以对你有所帮助~
