怎么用CAD机械版绘制孔截面
在机械设计流程中，孔特征的设计占据了图纸绘制的大量工时。传统模式下，工程师往往需要频繁查阅机械设计手册，核对螺纹底孔、沉孔或通孔的复杂参数，再进行手动绘制与标注。这种操作不仅步骤繁琐、重复性高，还极易因人工录入失误导致设计返工，严重影响整体出图效率。针对这一高频但低效的环节，CAD机械版内置了专业的孔设计功能，将标准化的孔截面绘制流程转化为参数化的快捷操作。无需记忆繁杂的规格数据，无需手动构建几何图形，即可精准生成符合标准的各类孔特征。接下来让我们一起看看吧。
问题描述：
孔设计是机械设计非常高频的功能，以往依赖设计人员根据机械设计手册，手动绘制，效率低。

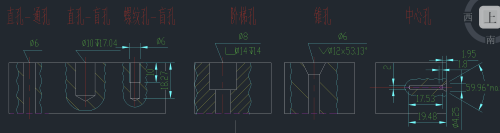

如何在软件中直接绘制不同类型的孔截面？
步骤指引：
CAD机械版及以上版本具有此功能。

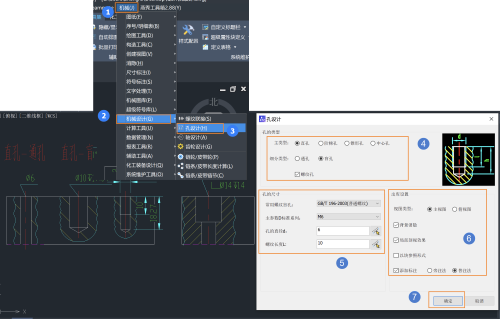

点击菜单【机械-机械设计-孔设计】，选择对应的孔类型等参数可以直接绘制。
以上就是本文全部内容，希望对你有所帮助~
