国产三维设计软件如何检测运动机构中两部件之间的间隙值

在运动仿真中，两个运动部件之间的间隙大小直接关系到机构能否正常运行。间隙过小容易引发碰撞，间隙不均匀则可能导致局部磨损加剧。为了在设计阶段提前发现这些问题，需要对组件的间隙进行定量分析，而不仅仅是依靠经验判断或目测估计。软件提供了专门的间隙检查工具，可以准确计算出两个组件各个位置之间的距离，并标出最小间隙所在区域。无论是静态装配状态还是运动过程中的某一特定姿态，都可以快速获取间隙数据。具体通过哪个功能进入、需要设置哪些参数，看下面的步骤说明。

问题描述：

如何检查两组件的间隙大小，防止发生碰撞干涉？

步骤指引：

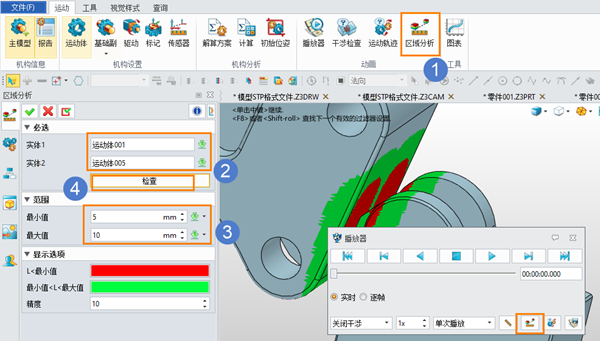

点击功能【运动】-【区域分析】，选择需要检查的两个组件，设置最小和最大值范围，点击【检查】即可查看两组件的间隙情况。

如在运动动画中，在停止动画后，也可以点击播放控制栏上的【区域分析】功能，对该状态下的组件间隙情况进行检查。

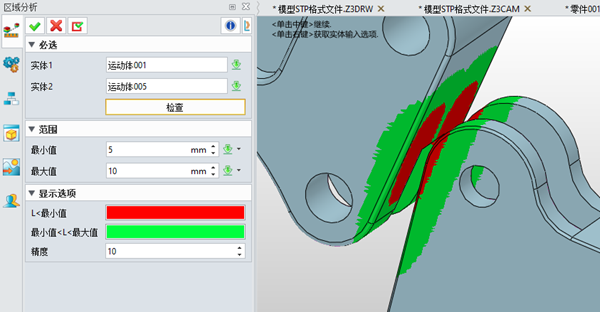

点击检查后，系统会计算出两个组件之间的间隙分布，并标出最小间隙值和对应的区域位置。如果最小间隙值偏小，说明该处存在碰撞风险，需要调整设计或运动参数。对于复杂的运动过程，建议在动画播放过程中多个关键帧位置分别执行区域分析，以捕捉整个运动周期中最不利的间隙状态。
