3D建模软件中如何快速测量多股线束的最小通过直径？
3D建模软件中如何快速测量多股线束的最小通过直径？
在线束布线设计中，确定线束孔的大小往往需要等所有线束布置完成后才能进行。如果孔径过小，线束无法穿过；过大则影响结构强度。如何快速获取所需的最小孔径？可以通过查询直径功能来实现。
问题描述：

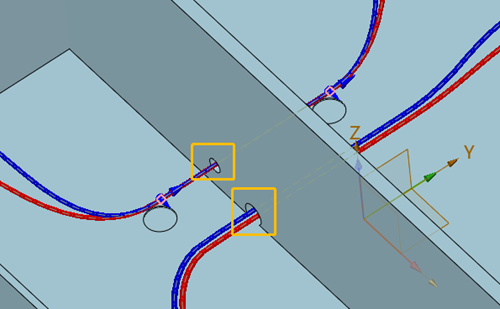

线束布线时很多时候需要开线束孔，但是设计过程中不清楚该孔位有多少根线需要通过，需要线束布置完毕后才能确认孔的大小。那么如何快速测量能够让这些线束通过的最小孔径？
步骤指引：

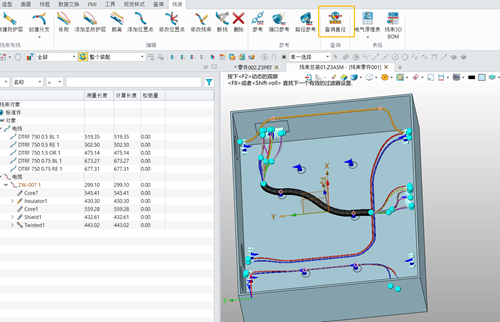

1、在【线束】模块中点击【查询直径】；

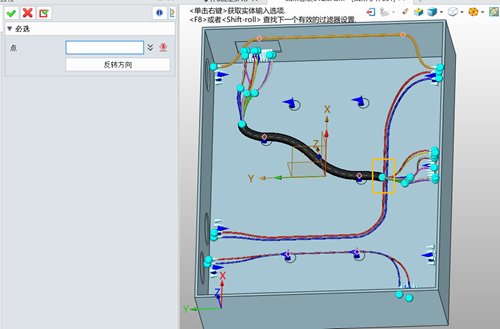

2、选择对应的节点；

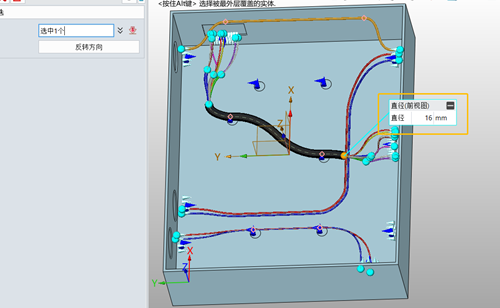

3、最小直径就直径显示在绘图区。 可根据此直径进行适当放大设计孔径。
通过查询直径功能，可以快速获得当前节点下所有线束通过所需的最小孔径，设计人员可根据该数值适当放大以确定最终孔径，避免反复试算。
推荐阅读：3D建模软件
推荐阅读：3D建模软件如何快速批量设置组件的配置与抑制状态？
