3D建模软件怎么在视图中显示3D基准点
在工程图出图时，你是否经常为如何精准表达零件与3D基准点的位置关系而头疼？基准点作为建模和装配的关键参考，若无法在二维视图中清晰呈现，不仅容易导致生产误解，更会大大增加沟通成本。许多设计师在模型与工程图之间反复切换、手动标注，耗时费力却难以保证准确度。其实，只需一个简单的设置，即可让3D基准点在视图中一键显现，彻底告别繁琐的手动操作。接下来让我们一起看看吧。
问题描述：
部分零件绘制时会以基准点为参考，且在工程图需要表达零件与基准点的位置关系，那么如何在工程图中显示3D基准点呢？
步骤指引：

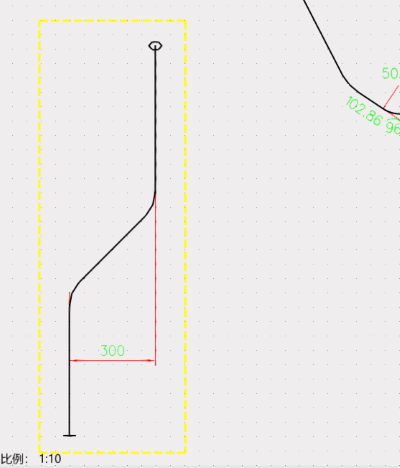

1.鼠标移动至视图【边框】（视图高亮时显示的外框）附近位置时，【边框】会高亮显示，双击【边框】。

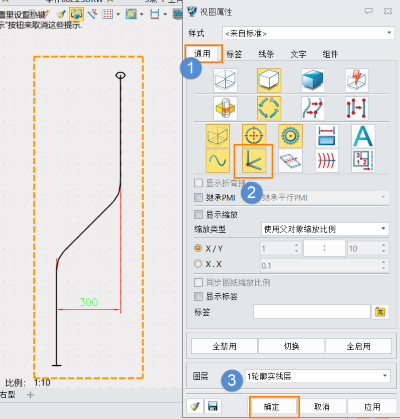

2.在弹出的【视图属性】对话框中，选择【通用】，点击【显示3D基准点】按钮至高亮显示，并点击【确定】。

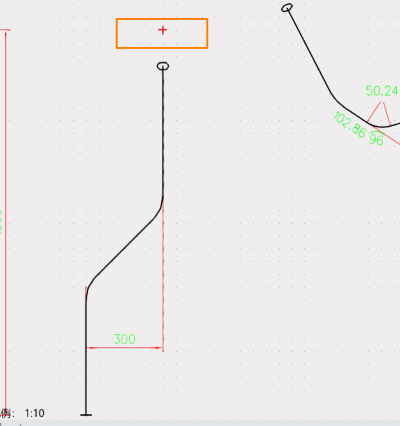

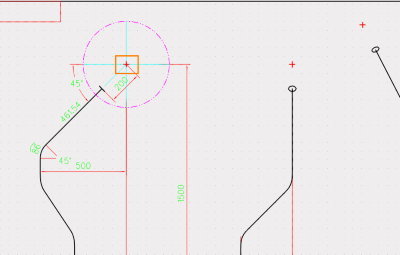

3.基准点生成效果如下：
本文的全部内容就到这了，希望对大家有一些启发和思考，欢迎在评论区留下你的想法，更多的三维建模教程内容等你来。
