如何巧用进退刀功能提速CAM编程

经验技巧 2014-08-15 14:29:40 5327
返回
       三维CAD/CAM软件是提升企业产品质量和设计水平的重要创新手段之一,而大家在制造业CAM编程中发现,不同的零件、设备对进退刀方式有不同的要求,会有共同的疑惑:如何选择合适的进退刀方式提高效率?降低对刀具的磨损,达到节约成本的目的?综合在实际应用疑问,小编以国内知名三维CAD/CAM软件中望3D 2013为例,介绍它的新进退刀功能,可以化繁为简,将大大解决了可以减少缩短制造业在CAM编程的周期时间。

       中望3D 2013版根据实际使用需求,在原有版本的基础上增加了新的进退刀方式,且将进刀与退刀分开,单独设定并能互相复制,提供这种灵活的进退刀方式:

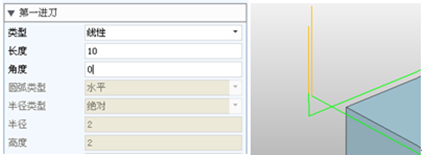

       1.直线进退刀:适用从需要从外部进退刀的粗精加工方法,由长度和角度控制,参数设置如下图:

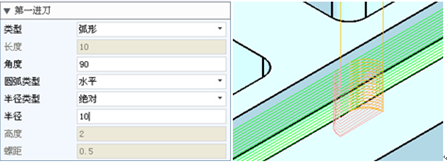

       2.圆弧进退刀:适用于类似于型腔侧壁的加工,输入参数为圆弧半径和圆弧方向,如下图所示:

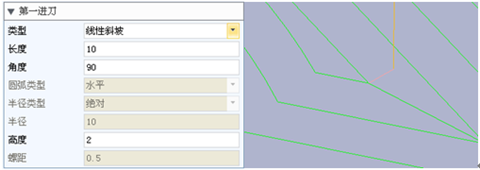

       3.倾斜直线进退刀:适用于零件硬度不高情况下,型腔开粗或型腔底面精加工,由长度、高度、角度来控制,参数设置和刀路轨迹如下图:

       4.倾斜圆弧进退刀(螺旋线进退刀):适用于零件硬度较高情况下,型腔开粗的加工,由圆弧半径、螺距、高度、圆弧方向控制:

       5. 沿刀轨方向进退刀:适用于对加工表面质量要求较高或者高速加工,由角度和高度来控制参数,效果如下图:

       从上面图文操作可以看出,中望3D2013版提供了强大的进退刀功能,让编程员可以随心所欲,做出更加合理的刀路,对减少刀具损耗,提高表面加工质量非常有效。整体而言,中望3D是一款高端CADCAM一体化的设计软件,通过进退刀功能操作的应用,能够缩短企业CAM编程周期,加快产品的CADCAM一体化完成。
