巧用草图功能快速绘制手表外框

经验技巧 2014-08-15 14:28:35 4962
返回

       手表是一种日常生活用品,在当今社会非常普及。但很少人知道手表外框是用什么软件,怎么绘制出来?下面以绘制手表外框为例,通过用新版的中望3D 2013草图功能,演示如何应用到手表行业,帮助手表设计师用最简单的方法,快速完成手表CAD草图绘制。

       在绘制图中,相信所有CAD程师都能体会到草图功能的重要性,做一个产品建模都需要反复做不同的草图来作为拉抻旋转的基本线框。所以在做草图的时候能减少选择命令和点击的操作,通过单个命令实现多种操作,这样的方便快速效果都是每一个CAD工程师所要追求的。

草图绘制

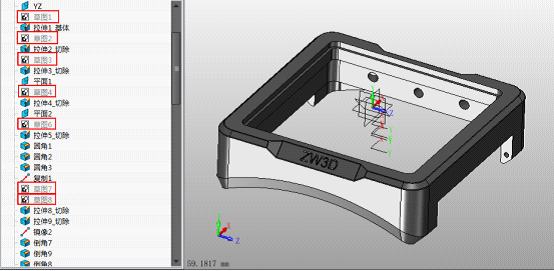

       如上图示,再复杂的产品都是通过做不同的草图进行各种拉伸、旋转等实体操作来得到最后的产品外观,手表外框也不例外。

       1.通过一个绘图功能绘图功能就能实现如下图所示手表外框的草图线框绘制:



i3

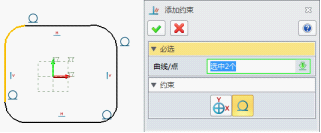

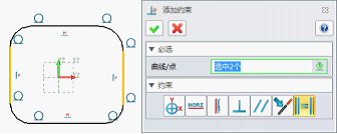

       2.在完成手表外框基本线框的绘制后就可以添加所需的约束关系,通过添加约束功能i4就能根据所选的对象智能的选择相关的约束关系:



i5

i6





       不再需要重复点选不同的约束命令来进行约束操作。

i7



       3.通过智能标注i8完成最后手表外框的尺寸标准。



i9  i10



       以绘制手表外框为例,通过上面的三个步骤,就能完成常见的草图操作。当然,除了草图功能,中望3D还可以支持手表行业完成更多的创新设计,能可以帮助CAD工程师将自己的创意构思快速完成转化,从而提高产品从设计到制作加工的效率。
