中望CAD/CAM技巧：在中望3D里创建光源

经验技巧 2014-08-15 14:51:50 5946

返回

使用CAD/CAM软件创建三维模型图的过程中，光源是一项必不可少的要素。在CAD/CAM 软件中采用不同类型的光源，进行各种必要的设置，可以产生完全不同的效果。CAD/CAM 软件中望3D2012提供了环境光源、方向光源、聚光源、眼光源和屏幕方向等各种光源的创建。

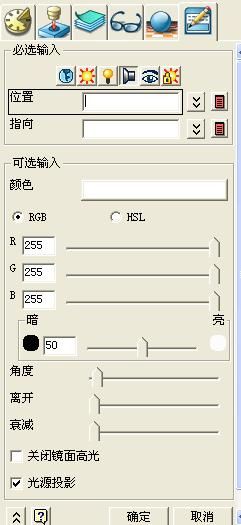

在中望3D中添加光源的方法为：在视觉样式工具选项卡中选择添加光源。然后在中望3D管理器中的必选输入中选择要添加的光源类别。以聚光源为例：通过两点定义一个聚光源，其中一点确定光源位置，另一个点确定光源方向。聚光源发出的光起始于它的位置点，形成一个圆锥体照射出去。光源标记显示在定义的光源位置。指定聚光源的位置和方向以后直接点确定就能创建一个聚光源，也可以在可选输入中设置颜色、亮度、角度和衰减等等。可以参照此方法在图形中添加多个光源。
