使用中望3D进行钻石对戒设计之4(女钻设计)

经验技巧 2017-07-19 09:43:15 5567
返回

经过三节课的学习,男钻戒的整体设计就完成了。接下来的两节课,我们将继续在中望3D中完成男女钻石对戒设计中女钻戒部分的课程,通过女钻的主体设计和钻石装配的操作,来进一步了解中望3D的建模及装配功能。

那现在,我们先来学习女钻戒的主体设计和钻石装配的操作吧。

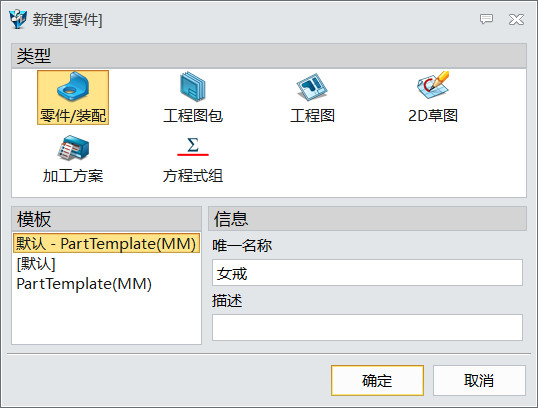

第一步,新建一个名称为女戒的零件。


图1 创建零件

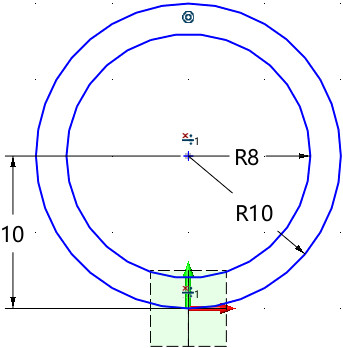

第二步,在XZ工作平面上创建草图,分别绘制两个圆,如图2所示。


图2 绘制圆-1

第三步,绘制两条直线,对上步草图进行修剪,如图3所示。


图3 修剪草图

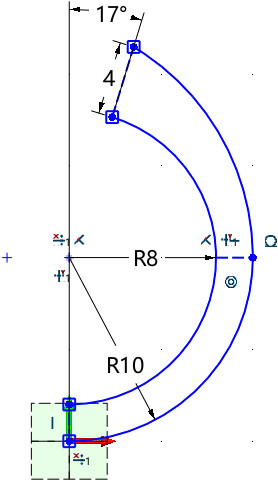

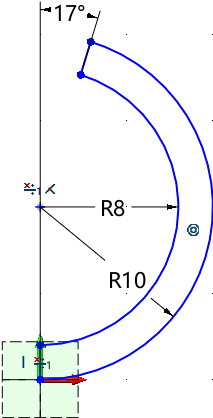

第四步,删除R10上部分的圆弧,对草图上方进行完善,最终完成的草图如图4所示。


图4 删除圆弧

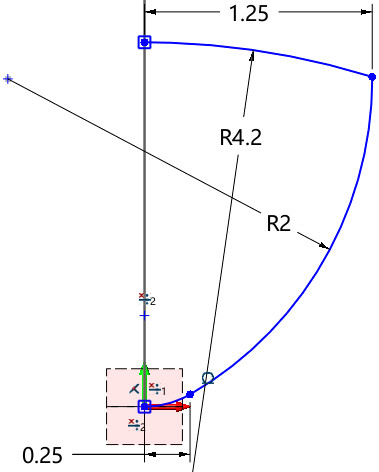

第五步,在YZ工作平面上创建草图,分别绘制两个圆,如图5所示。


图5 绘制圆-2

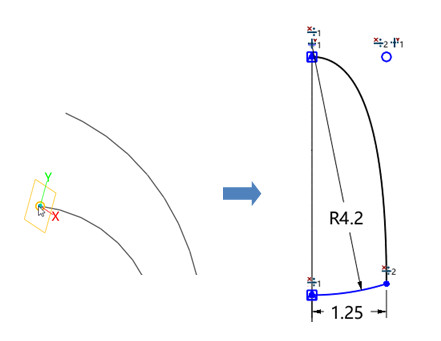

第六步,创建一个工作平面,并在此平面上绘制草图,如图6所示。


图6 绘制草图

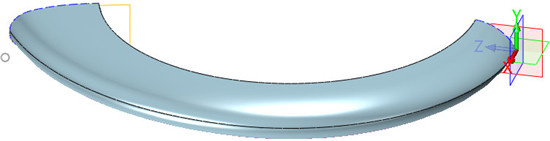

第七步,使用驱动曲线放样,创建曲面,如图7所示。


图7 创建曲面

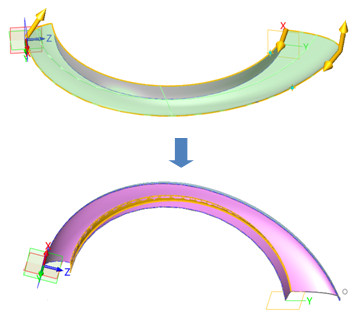

第八步,使用双轨放样,不缝合实体,调整视角,并删除上步多余的面,如图8所示。


图8 放样操作

第九步,镜像现有曲面,然后缝合,如图9所示。


图9 镜像、缝合曲面

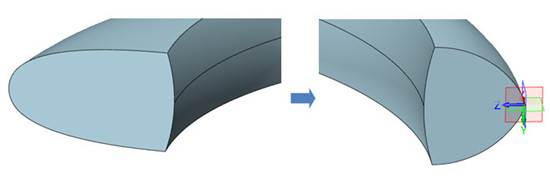

第十步,使用修剪平面,带缝合实体,拾取另外一端的边封闭端面,如图10所示。


图10 缝合实体

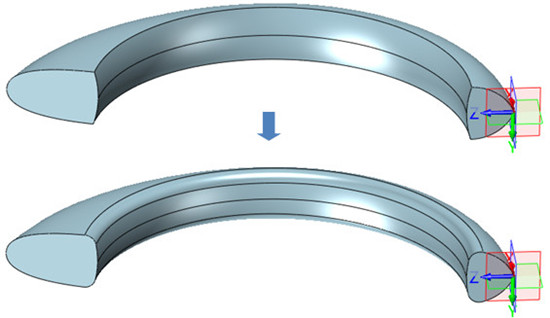

第十一步,隐藏辅助工作平面和草图,然后进行倒0.5mm圆角操作,如图11所示。


图11 倒圆角-1

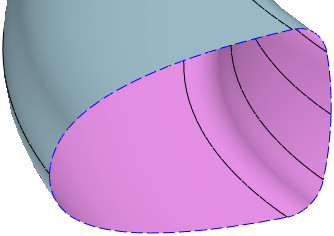

第十二步,删除上部的端面曲面,如图12所示。


图12 删除曲面

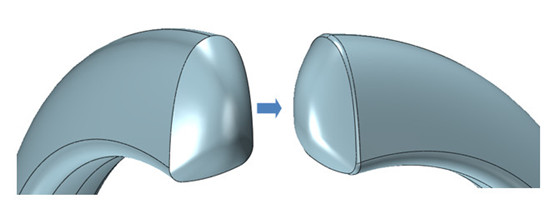

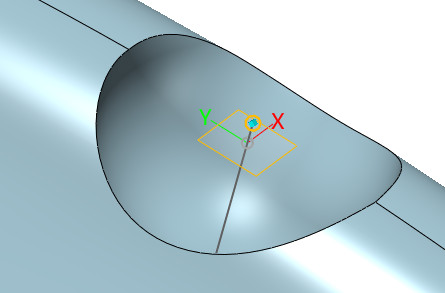

第十三步,在上图曲面边缘创建曲线列表,使用角部圆顶,高度为1,冠顶使用曲率,连续方式无,创建圆顶曲面,然后倒0.2mm圆角,如图13所示。


图13 创建曲线列表

第十四步,显示草图1,在XZ工作平面上绘制草图;在每条直线上绘制点,到端点的距离为0.1mm,如图14所示。


图14 绘制草图

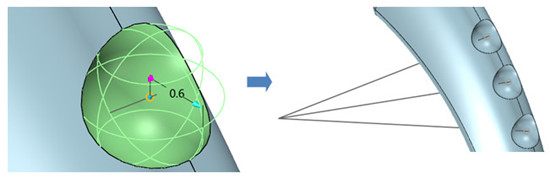

第十五步,在上步草图的点上创建半径0.6mm的球体,和造型进行布尔减运算;再依次在草图另外两个端点上创建球体,如图15所示。


图15 创建球体-1

第十六步,在3条直线上创建工作平面,偏移-0.1mm,如图16所示。


图16 创建平面

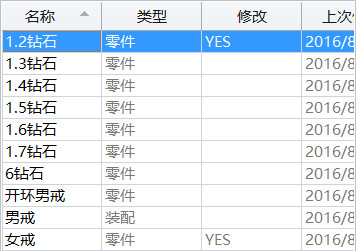

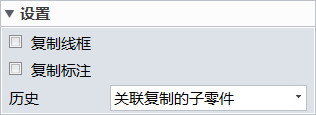

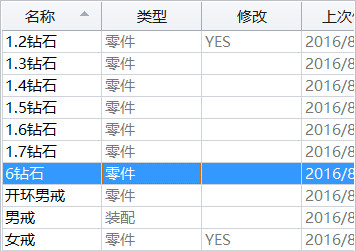

第十七步,复制一份钻石零件,重命名为1.2钻石。


图17 复制零件-1

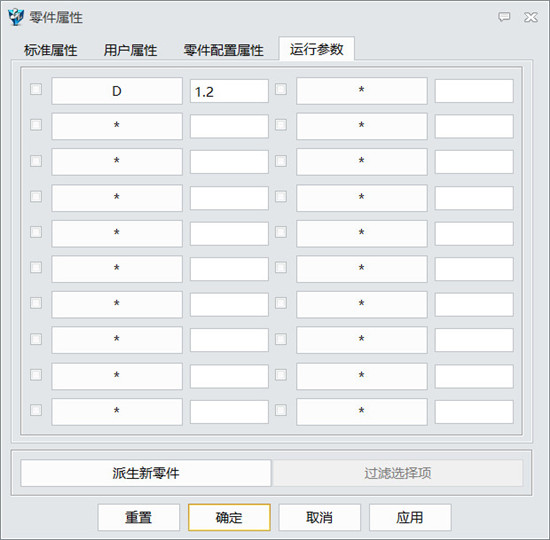

第十八步,打开1.2钻石零件,到零件属性里修改D参数为1.2,生成直径1.2mm的钻石后退出零件。


图18 属性修改-1

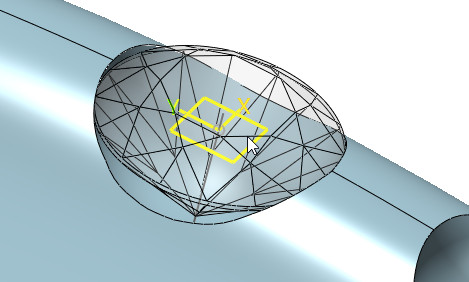

第十九步,进入女戒零件,在装配下对1.2钻石进行坐标装配,如图19所示。


图19 坐标装配

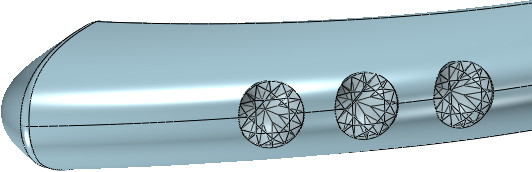

第二十步,依次3个1.2钻石装配完毕后,隐藏工作平面和草图,然后合并3个钻石零件,如图20所示。


图20 隐藏

第二十一步,进行对称镜像,如图21所示。


图21 镜像操作

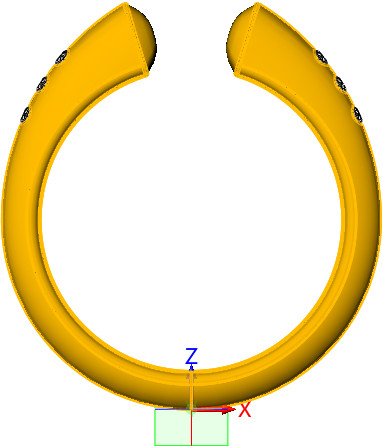

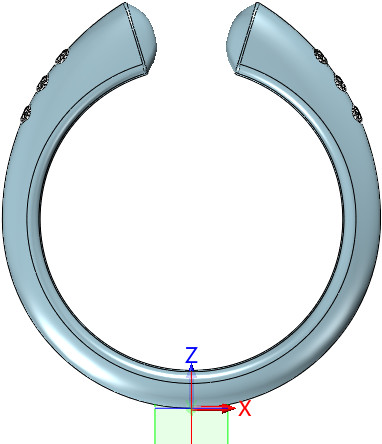

第二十二步,对左右造型进行布尔加,形成女戒开环戒体,退出零件,如图22所示。


图22 布尔加运算-1

第二十三步,复制一份钻石零件,重命名为6钻石,如图23所示。


图23 复制零件-2

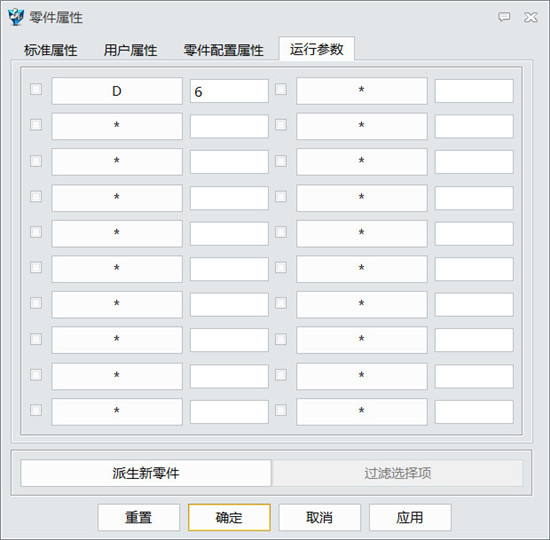

第二十四步,打开6钻石零件,到零件属性里修改D参数为6,生成直径6mm的钻石后退出零件,如图24所示。


图24 属性修改-2

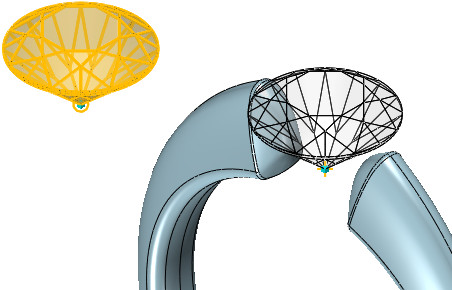

第二十五步,使用外部零件,插入6钻石零件,放在任意位置,如图25所示。


图25 插入零件

第二十六步,移动钻石,起始点是下方顶点,目标点的位置是0,0,19,如图26所示。


图26 移动

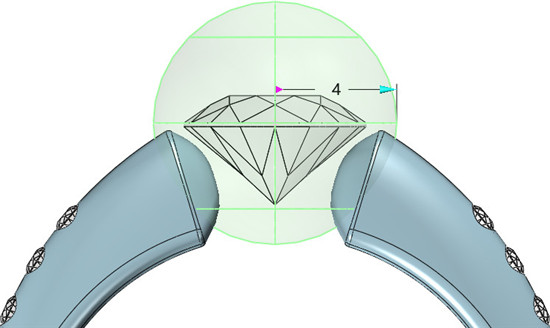

第二十七步,创建半径为4mm的球体,中心落在钻石上方边缘的曲率中心上,如图27所示。


图27 创建球体-2

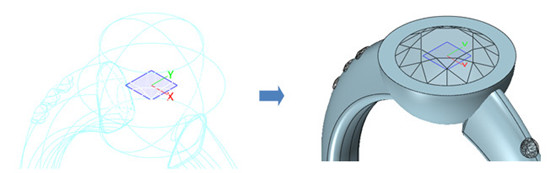

第二十八步,偏移XY工作平面到球体中心,并使用此平面修剪球体上部分,如图28所示。


图28 球体修剪

第二十九步,创建半径为3mm的球体,和半球体进行布尔减运算,如图29所示。


图29 创建球体-3

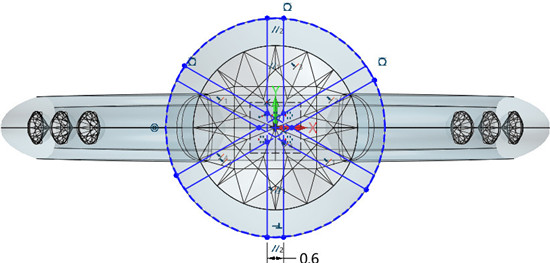

第三十步,在半球体的上表面创建下图草图,如图30所示。


图30 创建草图

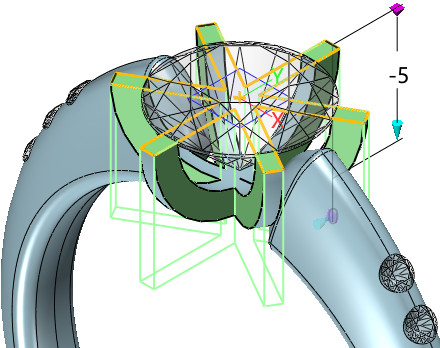

第三十一步,拉伸上步草图,和半球实体进行布尔交运算,如图31所示。


图31 草图拉伸

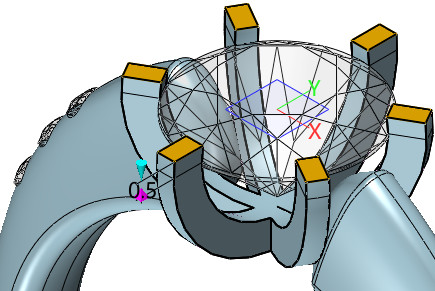

第三十二步,使用偏移面,对6爪端面进行正向偏移0.5mm,如图32所示。


图32 偏移面

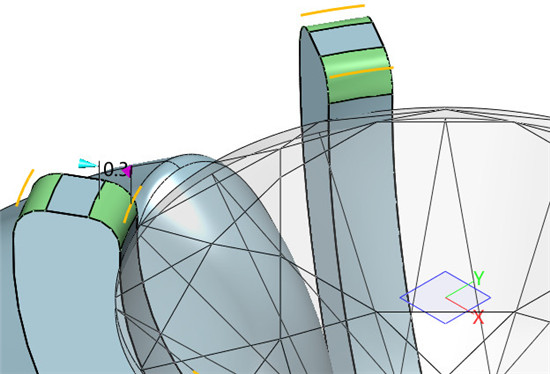

第三十三步,对6爪端面进行0.3mm的倒圆角,如图33所示。


图33 倒圆角-2

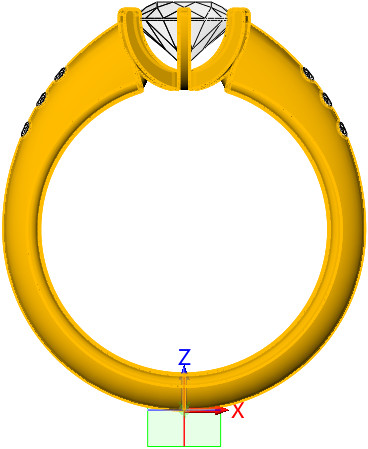

第三十四步,对下图两个造型进行布尔加运算,如图35所示。


图34 布尔加运算-2

到此,女钻戒的主体设计和钻石装配课程就完成了,希望通过这个实例教程可以帮助大家进一步掌握建模和装配的技巧,后续教程中我们将在中望3D中对此款女钻戒进行渲染,以完成男女钻石对戒最后一节的课程。
