在提出更好的设计方案时，你可能没有注意到那些可以减轻工作量的CAD命令，让我们学习如何利用以L开头的中望CAD命令，从而提高效率吧！

LAYTRANS（图层转换器）

我们经常需要按照一定的图层标准设计或绘制图纸，特别是标书或文件。理解这些标准并不是一个挑战。真正具有挑战性的是编辑图层信息并与标准进行比较的繁琐工作。

     有什么好方法吗?LAYTRANS命令，又名图层转换器！它允许你将当前图纸中的层转换为标准层。

操作步骤:

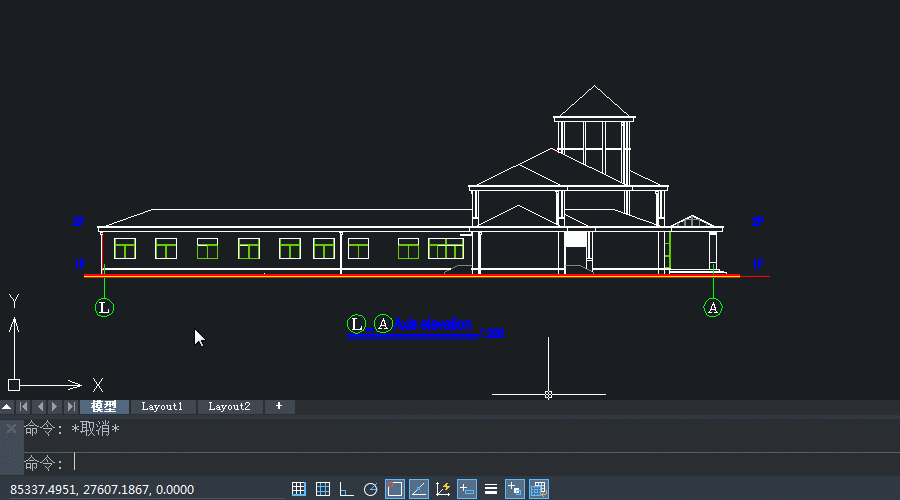

1.   在命令栏输入：laytrans，回车,打开“图层转换器”对话框。

2.   加载标准图纸。

3.   选择一个或多个“转换自”层和相应的“转换为”层。

4.   点击“影射”来关联步骤3中选择的图层。

5.   再点击“转换”按钮。

6.   在弹出窗口中点击的“是”保存转换信息。

7.   保存转换后的文件。

现在你已经标准化了图纸中的图层了!

LENGTHEN（拉长）

使用此命令可以做的不仅仅是延长直线长度，还可以编辑对象的长度或弧的夹角。

操作步骤:

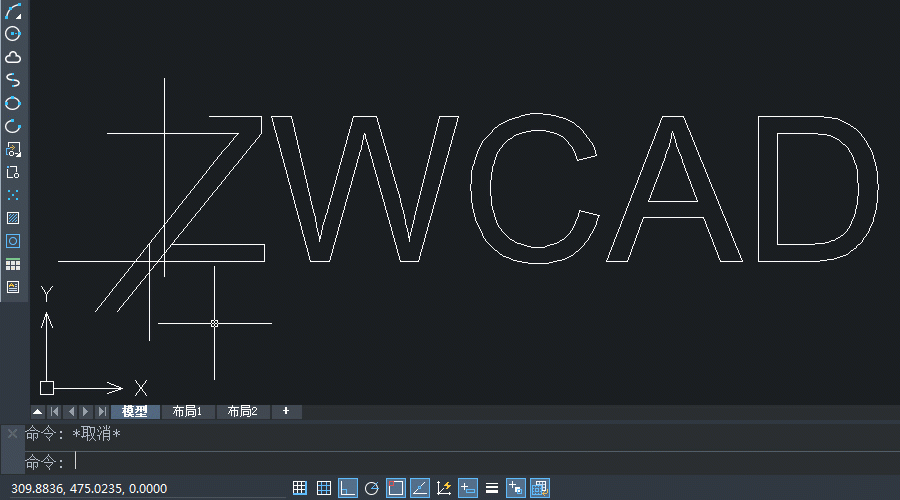

1.   在命令栏输入：lengthen（或快捷键“len”），回车。

2.   选择一个对象并按回车，键检查其当前长度和角度(如果有的话)。

3.   输入4个选项中的1个(DY表示动态，DE表示递增, P表示百分比，T表示全部)。

4.   再次选择该对象，并根据命令行提示继续执行该选项。

小贴士:

步骤3中的4个选项表示可以通过以下方式改变实体的长度或圆弧的夹角:

1)   选择“动态”拖动其中一个端点；

2)   用“递增”指定增量；

3)   用“百分比”输入一定的百分比；

4)   用“全部”确定总长度或角度。

LINETYPE（线型）

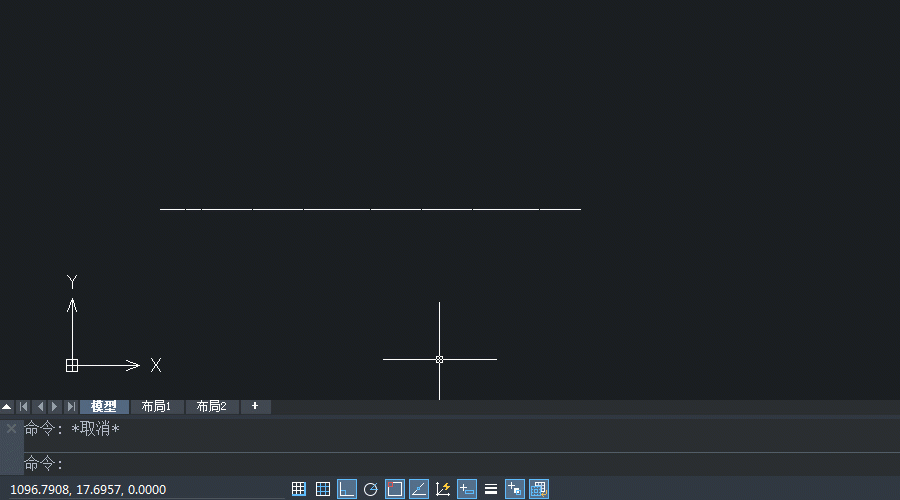

你是否曾经困惑过，无论你如何使用鼠标滚轮放大，虚线看起来都是连续的?如果忽略这种情况，可能会导致图纸的不准确和更大的工作量。

因此，为了使不连续线的间隔更明显，你应该要了解一下线型命令。此命令用于排列直线、点、空间，以及从库中加载和设置当前的线型。

操作步骤:

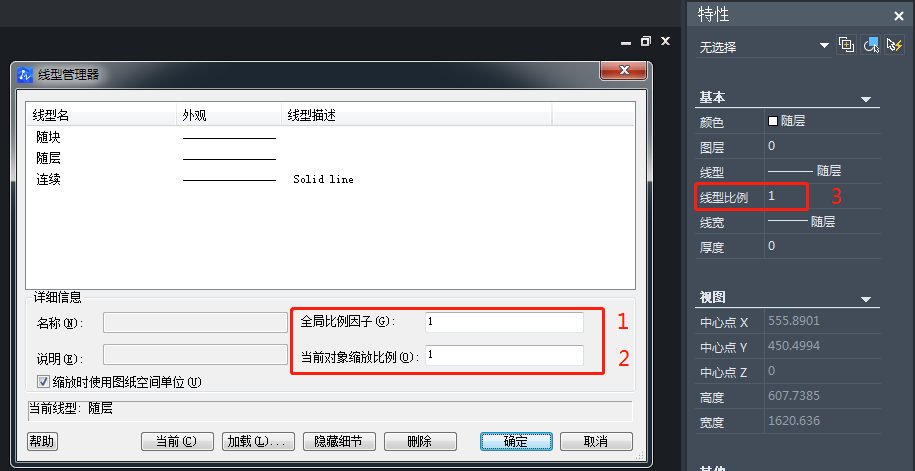

1.  在命令栏输入：linetype（或快捷键“lt”），回车，打开线型管理器对话框。

2.  指定“全局比例因子”和“当前对象缩放比例”。

3.  点击“确定”。

设置好比例后，现在可以绘制更清晰的虚线。

小贴士:

1.   有3种方式可以修改线型的比例:全局比例因子、当前对象缩放比例和线型比例。它们分别更改图形中所有线型、新线和选定线的比例。

2.   如果你想快速更改全局缩放因子，LTSCALE命令可以帮到你!

3.   你编辑了线型缩放，什么也没有发生?别担心,尺度可能太大，也可能太小，特别是在不考虑“全局比例因子”和“线型比例”的情况下,也就是说，你可以一直调整比例来获得预期的结果。

LOFT（放样）

使用放样命令将多个部分生成一个实体时，有点像做陶器，只是陶器是不精确的、复杂且耗时。而在中望CAD中，你只需要使用放样命令，通过一些横截面，几分钟的时间就可以完成一个虚拟的任务！

操作步骤:

1.   在命令栏输入：loft，回车。

2.   按照放样顺序选择横截面，回车。

3.   输入4个选项中的1个(G为导向，P为路径，C仅为横截面，S为设置)。

4.   选择对象作为参考或路径，如果选择C或S，直接按回车键；如果选择G或P回车后，再选对象。

然后你就可以得到一个实体，而它的所有选择的截面都是相连的。

小贴士:

1.  步骤3中的四个选项是什么意思?下面是解释。

1)  “导向”允许使用一个或多个对象，如弧和圆，在部分之外作为放样实体的导向曲线。

2)  “路径”类似于导向，但路径只能有一个对象，如椭圆或多段线，并且放样路径要与所有的横截面相交。

3)  “仅为横截面”可以创建没有导向或路径的实体。

4)  “设置”是用来调用“放样设置”对话框，在那里可以决定如何生成三维立体。

2.  在绘制水平横截面时，使用z轴跟踪功能可以为你节省不少时间。

3.  增加系统变量ISOLINES的数值，可以使实体看起来更加生动。(以防你忘记，我在写以c开头的CAD命令时提到过它24天掌握CAD命令-C)

看！这个系列已经快到一半了，很高兴你一直跟着我学习！“M”命令很快就会来了，请随时关注我的更新。
