在今天的文章中,我挑选了5个常用的以IJ开头的中望CAD命令介绍给大家。如果你不想错过它们,让我们花点时间来看看吧!

IMAGE图像管理器

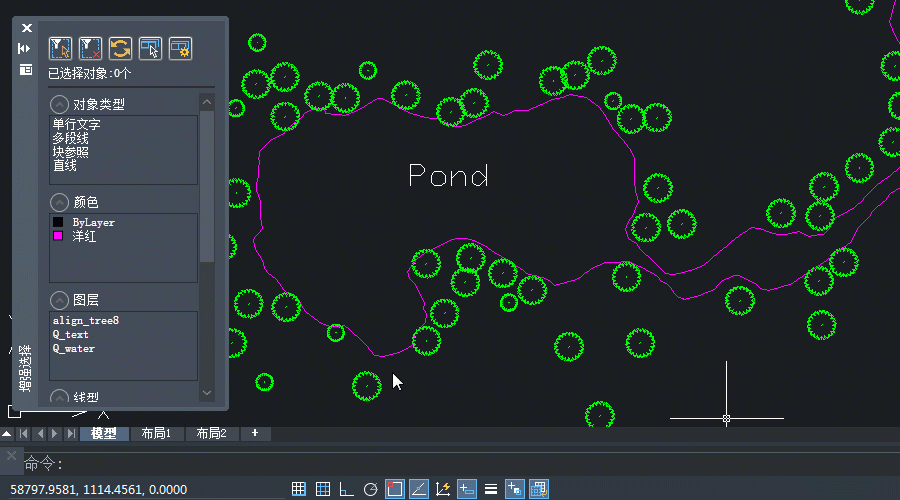

在城市规划中,建筑工地的航拍照片经常被用作创建道路、建筑和附近景观的等高线的参考。使用图像管理器命令,可以轻松地附加和管理各种格式的图像文件,比如jpegpngtiff


操作步骤:

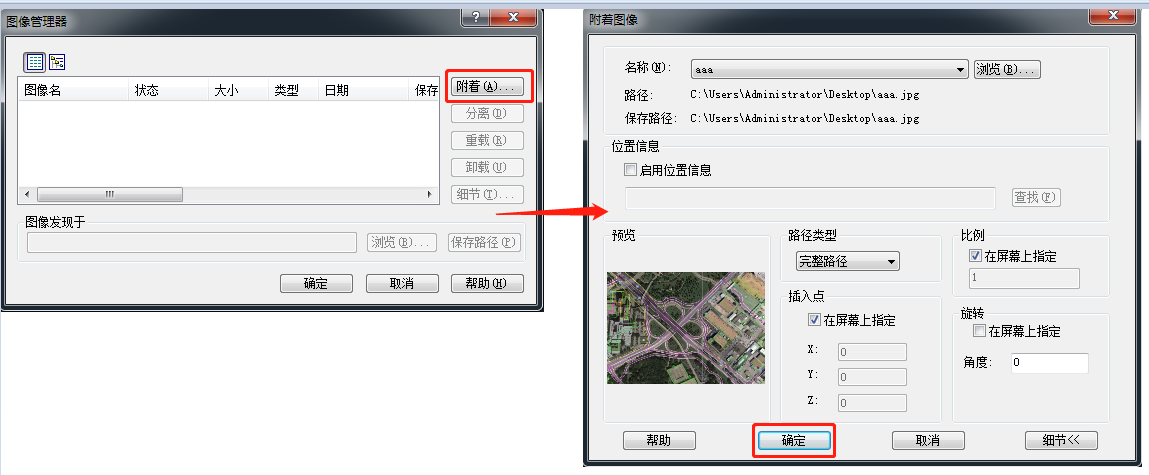

1.在命令栏输入:image(或快捷键“im”),回车,打开图像管理器对话框。

2.点击附着并选择一个本地图像文件。

3.定义其路径类型、插入点、比例和旋转角度。

4.点击确定,即可插入图像

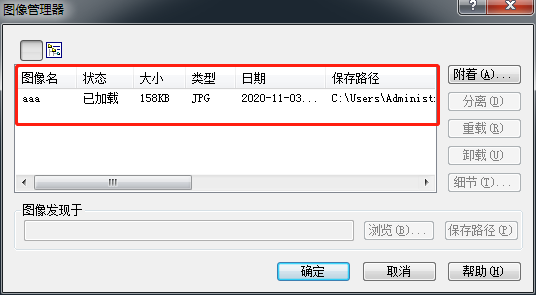

再次打开图像管理器,可以看到插入图像的详细信息,包括:名称、状态、文件大小、类型等信息,方便用户跟踪图像,以备将来参考。




INTERFERE(干涉)

如果从事管道行业的工作,碰撞检测这个术语对你来说一定不陌生。为了让你清楚地了解你所设计的对象是如何相互碰撞的,可用干涉命令检测和高亮显示两组三维对象的重叠部分。

操作步骤:

1.在命令栏输入:interfere(或快捷键“inf”),回车。

2.选择第一组实体,并按回车确认。

3.选择第二组实体,并按回车确认。

4.输入“Y”并按回车,创建干涉对象。

5.输入“Y”,并按回车,高亮显示干涉对象。

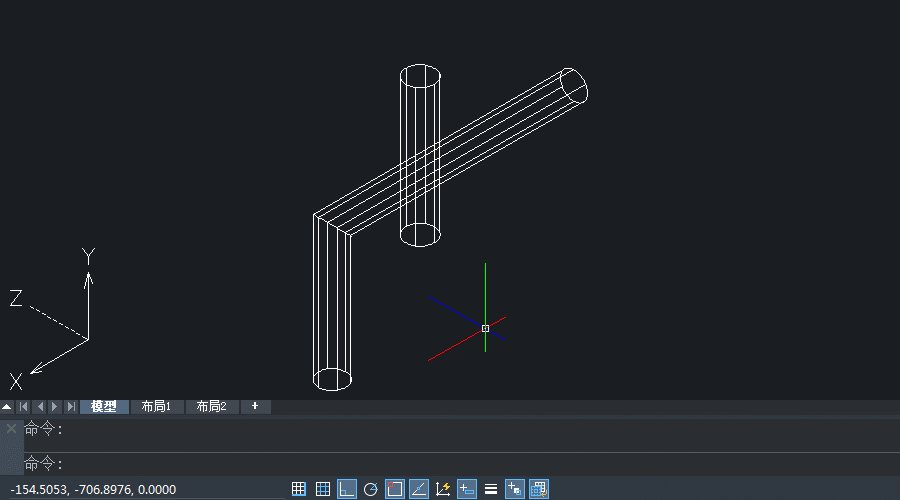

然后,这两组固体的重叠部分就会出现。


INTERSECT(交集)

ZWCAD中,布尔运算有三种类型:并、差、交。至于交集命令,可以帮助你从两个或多个重叠的三维实体、曲面和区域中提取公共部分。

操作步骤:

1.在命令栏输入:intersect(或快捷键“in”),回车。

2.选择重叠的对象,回车。

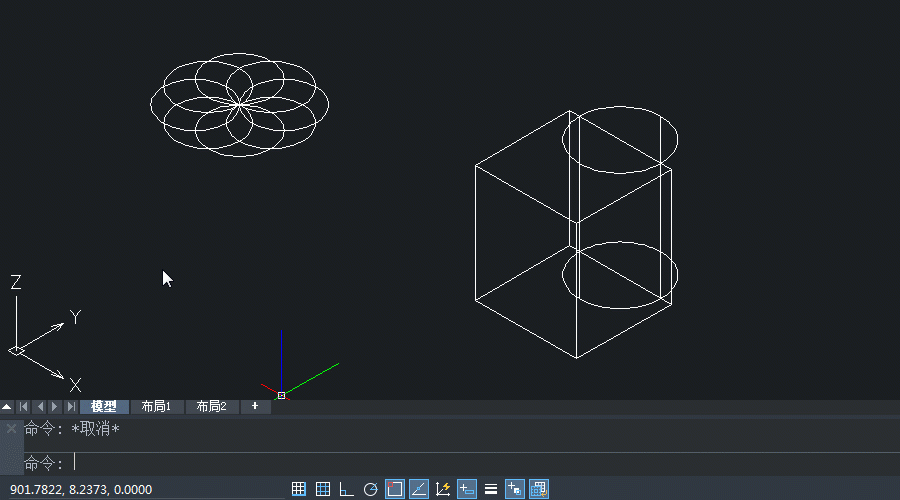

之后会保留不同对象的相交部分,删除其余部分。


有了它,你可以创建具不规则和独特轮廓的对象。

小贴士:

如果想对二维对象进行交集运行,要先用region命令对象转换为面域,才能使用交集命令进行运行。

INSERT(插入块)

通常来讲,住宅建筑的平面图是由面向不同方向的相似单元组成的。这些单元通常是同一个块插入多次。你可能会问,如何把块放在不同的方向上?很简单插入块时,通过定义其插入点、比例和旋转角度来修改来实现。

操作步骤:

1.在命令栏输入:insert(或快捷键“i”),回车。

2.选择一个块或外部图纸。

3.定义其插入点、比例和旋转角度。


看到了吗?通过插入现有的块来生成建筑的平面图非常方便。



JOIN(合并)

你是如何定义一个不规则物体的边界?使用直线和曲线吗? 然而尽管它们可以很好地模拟实际的形状,但它们是分开的,因此你很难选择、移动或复制轮廓。此时,合并命令可以帮助你将这些对象转换为一个对象。

操作步骤:

1.在命令栏输入:join(或快捷键“j”),回车。

2. 选择要加入的对象,回车。

然后,这些对象可以连接成一个完整的对象。




小贴士:

如果要选择的对象的某些属性是相同的,那么可以使用智能选择功能!紫色的线段在同一层上,我们可以一次选中所有紫色线段,选中后先点一下左键,再回车确认。



在这些以IJ开头的CAD命令的帮助下,可以想象你的设计速度会有多快!
