实用技巧:块属性导入导出功能提高设计效率

经验技巧 2015-04-22 14:21:35 5566
返回

属性块在CAD设计中广泛应用,如工程建筑中的轴号、门窗、水暖电设备,机械制造中的粗糙度符号定制、图框标题栏、明细表等。在全新的中望CAD+平台软件中,块的设计更加灵活,设计师能够迅速地编辑、修改属性块。

中望CAD设计辅助工具解决“低效率”

毋庸置疑,利用属性块设计师可以将类似的图形定义成一个图块,通过改变属性来调整图块的显示。水利工程、电气设计、园林景观等行业,设计师在绘图过程中往往需要导出相应的块的属性,进行文本和数据统计。但很多时候这些属性块需单独点开块后才能修改块属性值内容,操作费时易出错。

为解决这一普遍存在的“低效率”问题,中望CAD+平台软件依靠强大的API接口功能,专门开发出“块属性导入导出功能”设计辅助工具,可直接加载在中望CAD+平台上运行,大量简化了手动操作,提高了设计效率。

块属性导入导出提高一倍出图效率

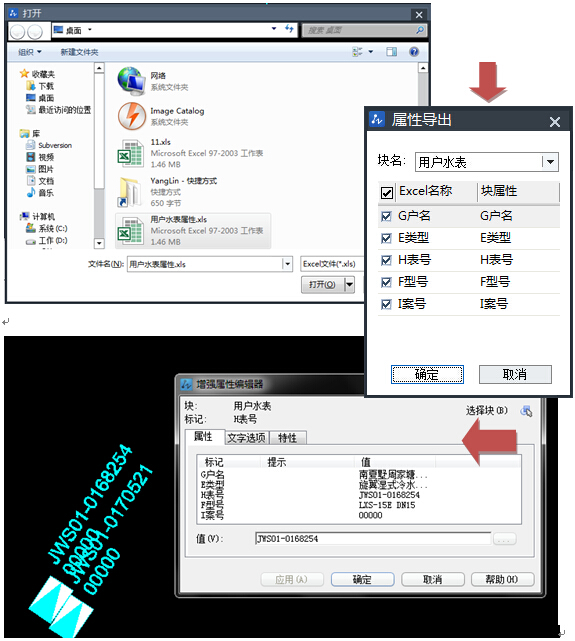

与传统方式不同,中望CAD的“块属性导入导出功能”的操作十分简单。如下图1所示,设计师通过该功能可以很直观的看到块的名称、内部值、提示等等各种信息,无论是进行统计,还是批量修改,都可以快速完成。


    图1/中望CAD轻松查看编辑块属性

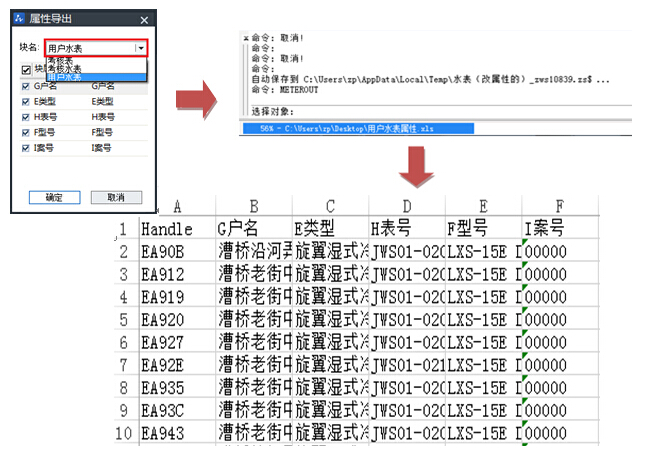

同样,该功能不仅可以轻松的导出块属性汇总表格,减轻设计师大量繁琐的工作量,还能为图纸交互、赋予块参照新的属性提供便利。如下图2所示,属性块的excel表格同样可以导入CAD中。


    图2/中望CAD将excel表格导入软件中

中望CAD“块属性导入导出功能”有效地帮助设计师节约了大量操作时间,避免了繁杂琐碎的录入编写Excel的工作,提高了工作效率。“CAD软件本身就是为工作提供便利而存在的,能够让我们有更多的精力和时间去做设计,对于我们来说就是最大的福利。”从事工程设计行业多年的张工表示,“中望CAD通过实用的自身功能和插件的配合很好地做到了这一点,现在我们的出图时间缩短了一半以上!”

小结:中望CAD的块属性导入导出功能简单易操作,相较于以往设计师只能对于块参照单个去点击修改查看,节省了大量的操作时间,避免了手动逐一录入编写Excel这种低效的操作,提高了设计效率。
