实用技巧:中望机械——序号/明细表自动生成及编辑

经验技巧 2015-06-17 10:03:55 6487
返回

绘制机械CAD图纸中包含有大量的产品零部件,传统的明细表(BOM)编辑方式需手动绘制表格填写数据,且后期再次编辑时数据查找非常麻烦,耗费大量时间。中望CAD机械版2015的明细表功能可以根据已标注好的序号快速的生成明细表,而且明细表采用了新实体技术,支持通过双击进行编辑,使得明细表的编辑工作变得简单、方便,从而提高了绘图效率。

步骤一:

在中望CAD机械版2015中添加完图幅后,在程序里面输入命令"XH" 就会弹出下图所示的对话框。

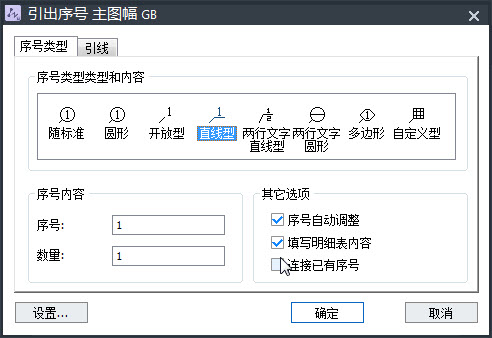

    图/中望CAD机械版序号设置对话框

设计师在序号类型中可以根据实际需求调整序号内容、显示及其他选项。当然也可以设置引出序号和对应的引线类型。

步骤二:

在"引出序号 主图幅"界面点击【确定】按钮开始序号标注。如下图所示,选定序号标注的位置后单击鼠标左键弹出编辑框。

2015-4-30 17-46-34.jpg

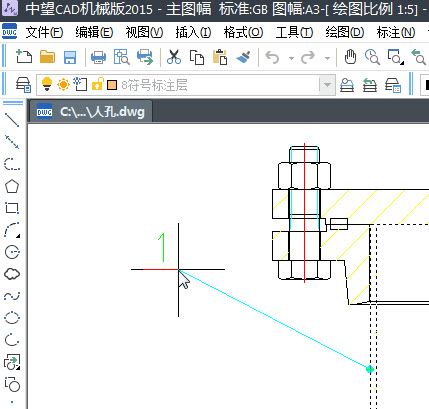

    图/确定序号标注的具体位置



    2015-4-30 17-47-45.jpg

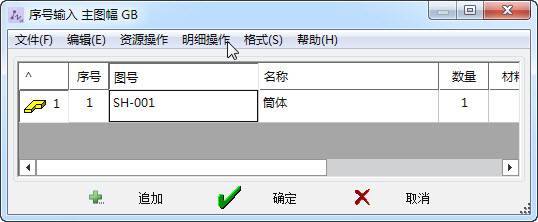

    图/中望CAD机械版序号编辑对话框

填写图号、名称、数量和材料等对应数据后点击【确定】,即可完成序号标注。

步骤三:

将所有零件标注序号后输入命令"MX"即可自动生成完整详细的明细表。

2015-4-30 17-53-11.jpg

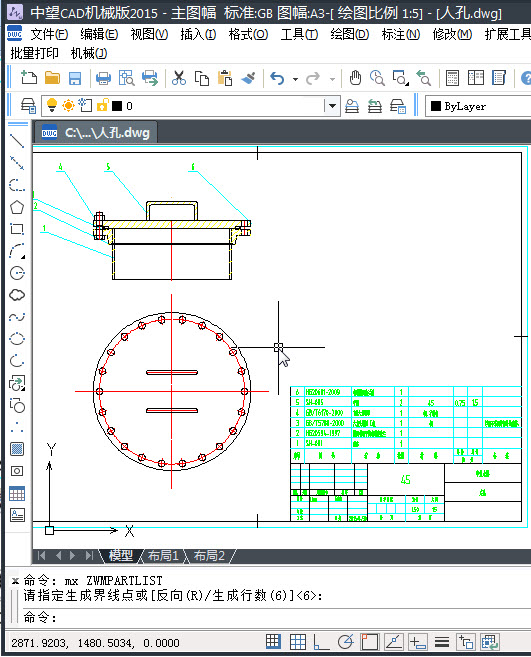

    图/中望CAD机械版自动生成明细表

如果遇到同一零件重复标记的情况,设计师可以在图纸中找到重复的序号直接删除即可,中望CAD机械版会自动调整标注的序号顺序;修改序号标注的内容时,明细表也会自动同步更新。


    图/智能的序号/明细表编辑功能

    通过中望CAD机械版的序号/明细表(BOM)生成的功能,原本需要手动完成的编辑工作变得简单,设计效率也得到大幅度提升。
