巧用中望3D实现真实曲面展开,算料轻松自如

经验技巧 2017-05-04 09:17:56 3083
返回

在我们的生产设计领域,材料的预订是一件重要而有时效的工作。往往在接订单前,我们需要知道做这个产品的原材料是多大、成本是多少。在工程、中央空调、化工等产业,很多产品是通过卷板钢材进行焊接而成。应用场景如下:

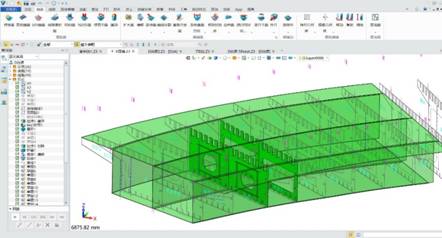

应用场景一:钢架桥梁工程


 插图1

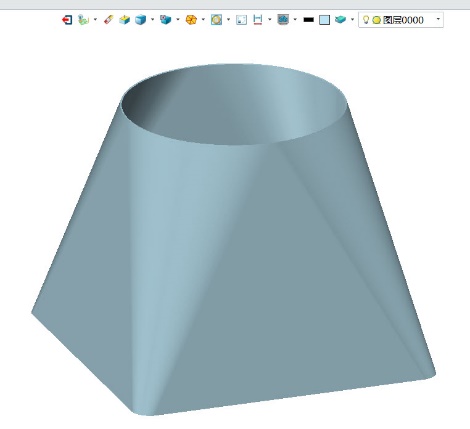

应用场景二:中央空调管道


 插图2

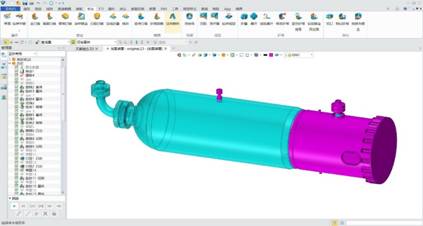

应用场景三:化工罐体


 插图3

在这些领域,产品大多是通过购进平整钢板然后通过压型、卷曲等工艺,最后焊接而成。所以在前期,产品需要使用多大的平板材料,是至关重要的。平板材料的数据直接决定着报价。数据的准确与否,直接决定报价与实际成本的差距,关乎企业利润。同时,报价也是有时效性的。往往留给企业的报价时间是很短的,可能客户发了资料,要求马上报一个价格,那么仅凭经验,可能是不可靠的。所以展开平面功能,对这些应用场景是很有帮助的。它能快速将异形曲面展开成平面,从而快速得出周长、面积等重要数据。

在先前,我们遇到这种报价的需求,都是依据以往积累的经验,通过相互之间的比例来初步计算,得出原材料的需求量。但是这种方式对类型相同的,是有用的。但是对新产品,就没有参考价值了。同时即使是凭经验,误差也是比较大的。不准确的数据会直接影响报价,从而最终影响订单的质量。

中望3D2017 SP版新增了“展开平面”功能,可以很好地解决以上问题。此功能可以将单张及多张异性曲面进行真实展开。展开的平面轮廓与产品实际订料尺寸非常接近,这些数据可以用在报价、订料等多种用途。

下面我们以一个典型的化工罐体为例,来讲解如何使用中望3D中的“展开平面”功能。

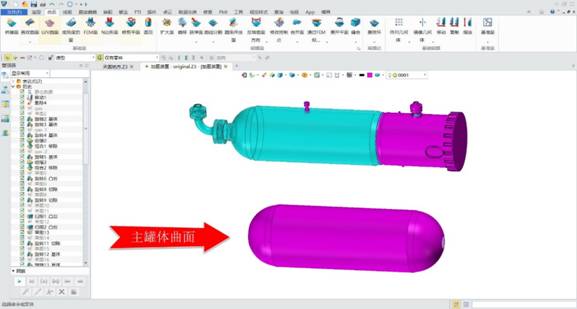

1) 主罐体曲面如下:


 插图4

2) 使用曲面选项卡下的“展开平面”功能


 插图5

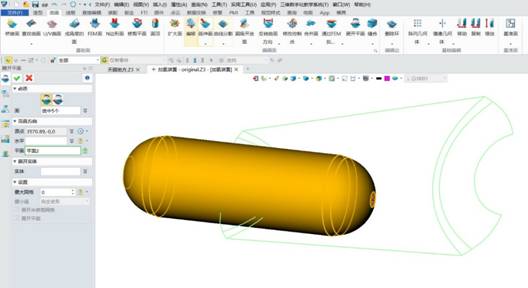

3) 选择罐体的所有曲面


 插图6

原点可以控制哪一点与坐标原点重合

平面可控制展开的平面轮廓位于哪一个平面上

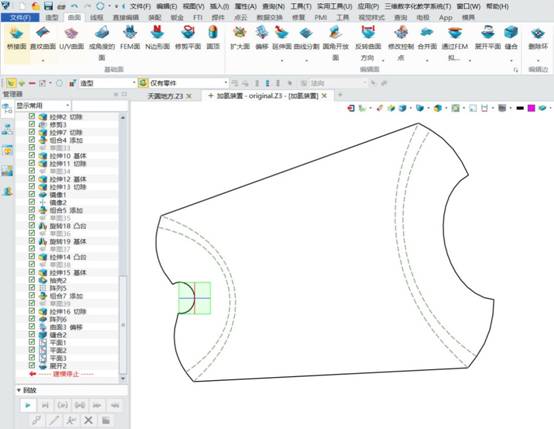

4) 选项设定之后,确定完成得到的轮廓如下:


 插图7

5) 此时,可以使用中望3D中的查询功能,快速得出展开轮廓的周长、面积等数据。同时如果板材以重量计价,可以通过面积数据快速得出重量值,从而做到报价心中有底。


 插图8

中望3D的展开平面功能,可以展开任意形状的曲面。这些展开得到的轮廓可以用来计算周长、面积等数据,从而为使用者提供更加准确的报价依据。

想了解中望3D更多实用的新功能,请到中望官网下载试用吧!https://www.zwsoft.cn
