中望CAD基本技巧

    嘿!各位网友们大家好!接下来我将与大家分享一些小而有用的技巧,这些小技巧将帮助你在中望CAD上更高效地工作。

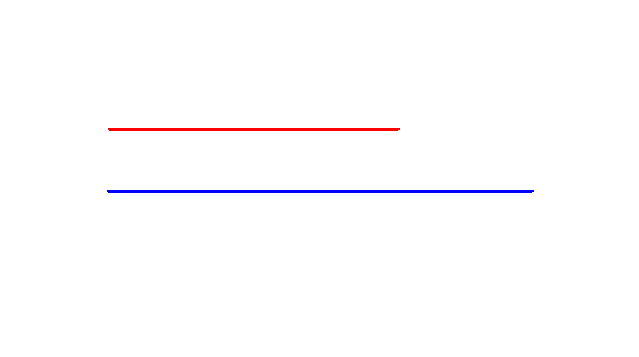

    这一次我将告诉大家如何选中一条完全被另一条线覆盖的线。让我们来看一个例子,绘图空间上有红色和蓝色两条线。

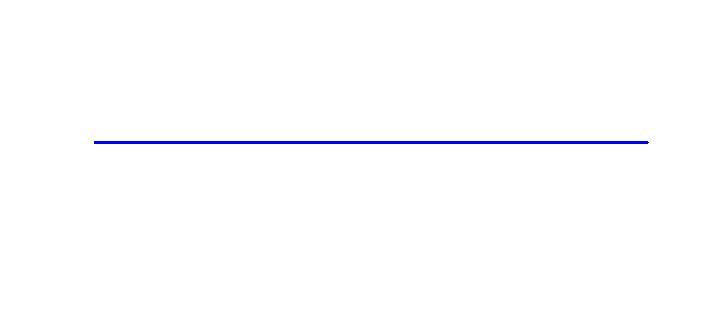

    然后我们试着把蓝线移到红线上方盖住红线,现在只能看到蓝线,而不能通过点击来选中红线。


那么我们如何在不移动蓝线的情况下选择红线呢?这里我将告诉你一个名为绘图次序的命令,用此命令你可以改变图像和其他对象的显示顺序。

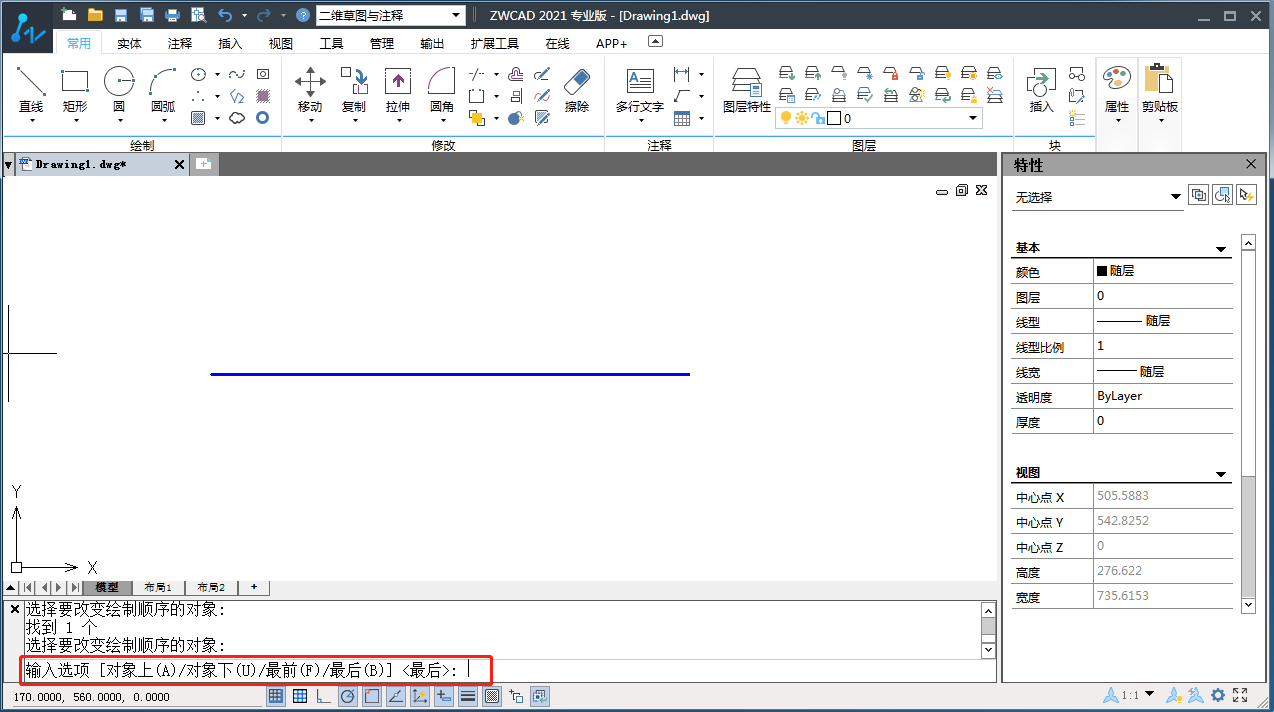

现在我们输入命令“draworder”,选择蓝线,命令行中将有4个选项,包括:

l  “对象上”:是指将选定对象设置在指定的参考对象之上;

l  “对象下”:是指将选定对象设置在指定的参考对象之下;

l  “最前”:是指将选定对象设置在最顶部;

l  “最后”:是指将选定对象设置在最底部。


(选择对象后的4个选项)

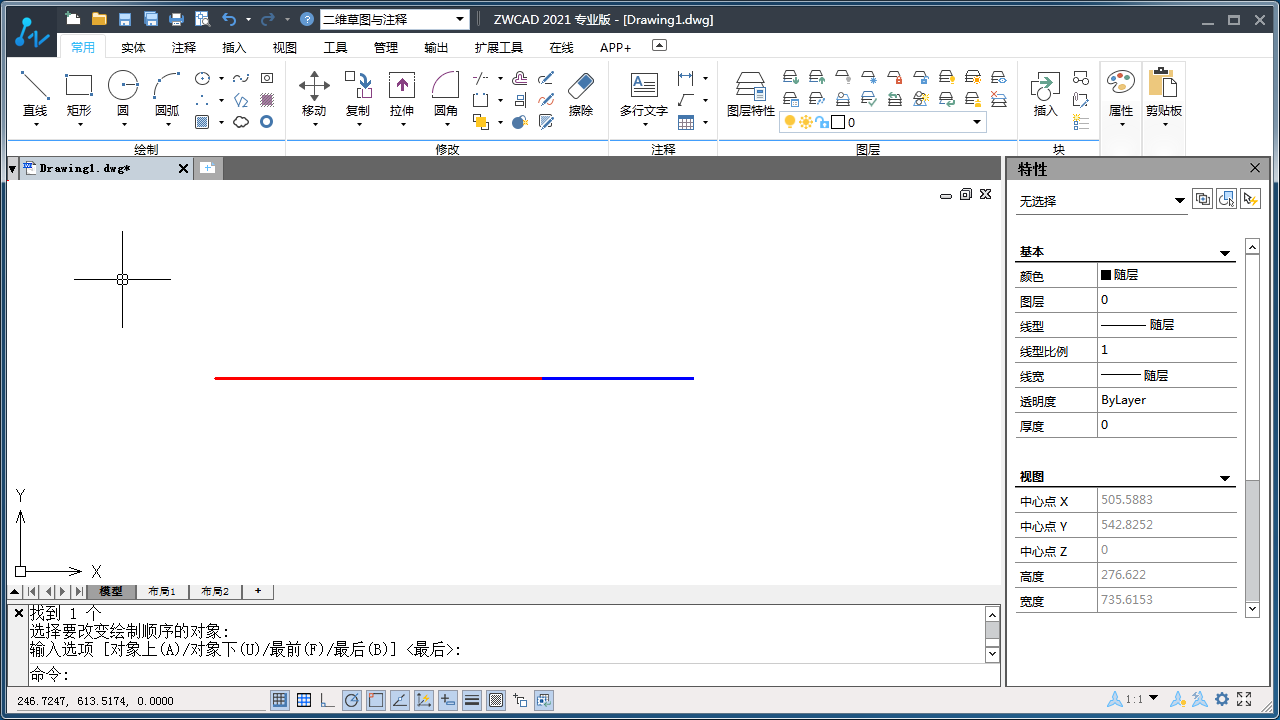

      选择“最后”,我们可以看到选中的蓝线被移到了底部,现在就可以点选红线了。


使用绘图次序命令,可以随意改变对象的绘制顺序,特别是对于一些重叠的对象时非常好用。

以上是今天分享的小贴士, 更多技巧,欢迎访问中望官方网站:www.zwsoft.cn
