河南科技大学 韩顺训


       对于一个学工业设计的菜鸟来说,要掌握一门三维CAD设计技术太难,面临操作繁琐、命令繁多等情况,难道学习三维设计软件就这么难吗?直到在论坛上看到入门设计师用中望3D绘制出很炫很酷的作品,才发现原来国产三维CAD软件更加易学易用,从此我慢慢关注中望3D,并已基本熟悉掌握一些技巧。下面,我以设计一款创意闹钟为例,向大家展示我的学习创作过程。

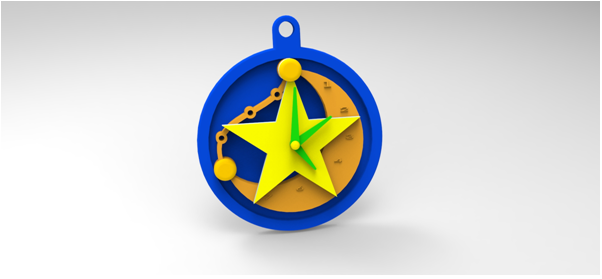

                                                                    图表 1用三维CAD设计出的创意钟表

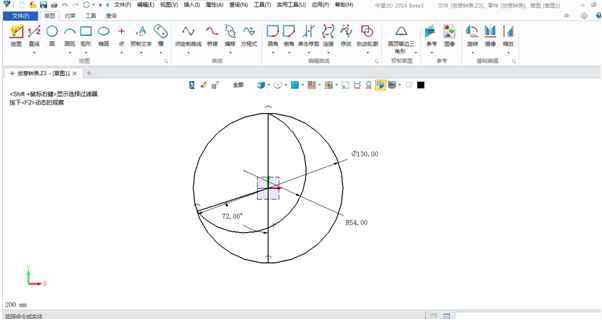

        第一步:选择XY平面,插入草图,绘制如图所示的月牙草图:



图表 2用中望3D绘制的月牙草图


       然后单击修剪,修剪多余的线条,点击退出,进行拉伸。

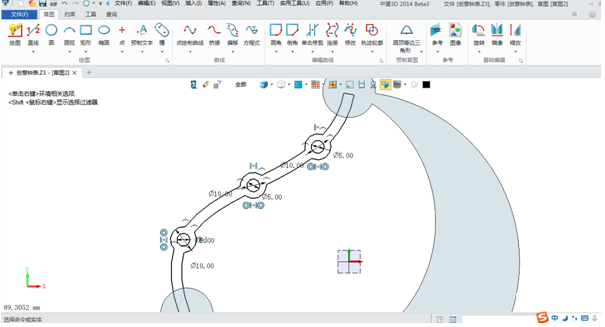

       第二步:在中望3D的XY平面内插入草图,绘制月亮的珍珠链条,如图:



图表 3用中望3D绘制珍珠链条

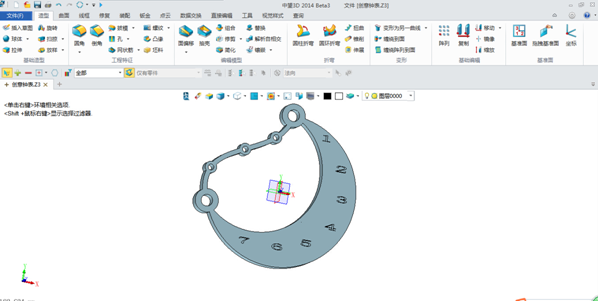

       第三步:绘制完草图后,点击退出,进行拉伸。用中望3D的预制文字命令,绘制时间数字等,完成月亮建模,整个三维建模过程高效快捷,仅需三步即可:


图表 4用中望3D快速完成建模

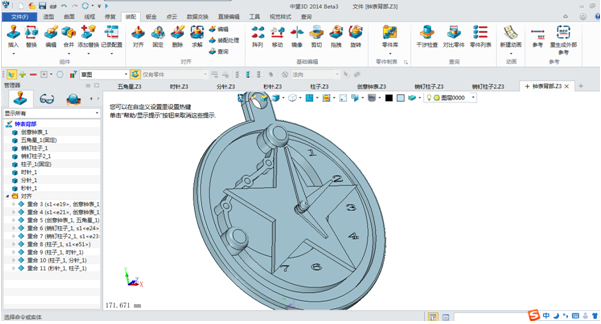

       第四步:装配零件,如钟表背部和月亮的装配,首先将背部固定,然后在装配中选择对齐命令,选择月亮圆孔的圆边和底部圆孔圆边,选项选择重合,点击确定完成装配,最后大家可以按照这个图纸给出的零件完成装配,如图:

图表 5用中望3D完成零部件装配


        四步就完成了钟表的设计,用三维设计软件中望3D进行创作确实更快更便捷。其实在运用中望3D装配钟表时总会出现拖拽单个零件另一个也跟着乱动的情况,导致无法找到合适的位置装配,后来使用固定命令才解决这个问题。可见,要想做个三维CAD设计高手就不要怕麻烦,坚持进行修改和完善,最后会有所收获的,希望大家在三维CAD学习上更进一步。另外,中望3D针对初学者提供完善的培训机制,保证学习的便捷性和灵活性,且时间长期有效,有兴趣的朋友们可以看过来哦:https://www.zwsoft.cn/product/zw3d
