实用技巧:中望机械-如何一步快速绘制中心线

经验技巧 2015-05-28 09:42:13 8643
返回

    中心线是CAD绘图中的参考对象,可以让设计师更快捷地绘制图形,同时方便标注、注明位置关系。那么CAD软件如何绘制中心线?

    Step1:创建一个中心线层,定义中心线线型和颜色,并设置该层为当前图层。

    Step2:画中心线。捕捉到象限点,沿着该点画一条线,使其经过另外一个象限点和中心点。同样的再捕捉另一个象限点,画出使其经过另外一个象限点和中心点的线,即可得到想要的中心线。

    一般情况下,圆的中心线可以通过以上两个步骤来实现。但如果使用中望CAD机械版的中心线工具会更加快捷,只需要一个步骤就可以完成,节省不少时间:

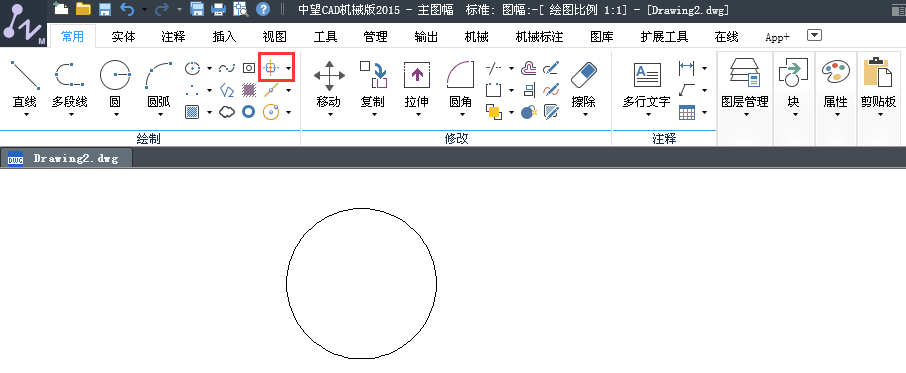

运行中望CAD机械版,点击Ribbon界面中的中心标记命令,然后选择圆,中心线即可绘制成功。此时,所有的图层都设置完毕,无需捕捉,画草图。

    图/中望CAD机械版的中心线工具

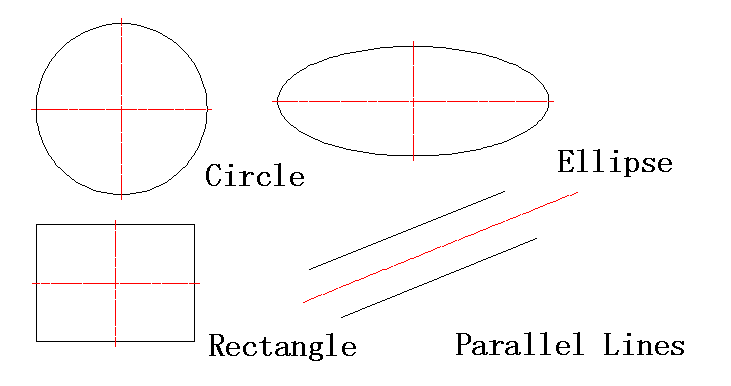

    这个命令不仅可以绘制圆的中心线,还可以绘制矩形、椭圆以及平行线的中心线。设计师只需选择好对象,软件就会自动显示出其中心线。

    图/中望CAD机械版快速绘制出图形对象中心线

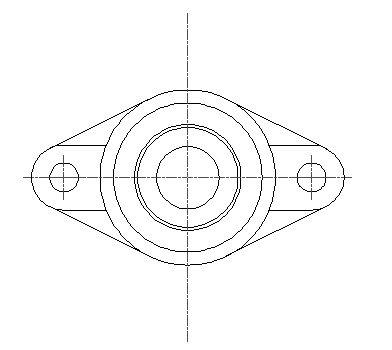

    更值得一提的是,设计师可以选择多个对象,批量绘制中心线。只需在窗口中选择多个对象,中心线会自动显示在每个对象中:

    图/中望CAD机械版批量绘制中心线

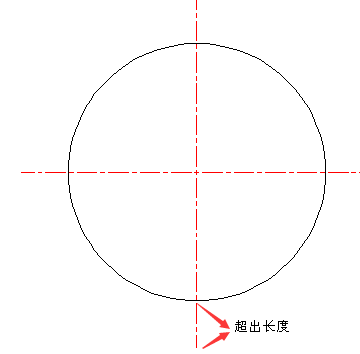

    对于默认的中心线显示,设计师如果需要控制中心线超出部分的长度,在中望CAD机械版中也可轻松实现:点击中心线命令后有几种选择提示,输入E,运行“设置出头长度”命令。然后输入新的长度值,比如输入“8”。直接选择对象,设置的长度就能自动被应用。

    命令行显示如下:

命令:_ZWMCENTERLINE

默认的出头长度= 20.00

选择线、圆、弧、椭圆、多段线或[中心点(C)/单条中心线(S)/批量增加中心线选择圆、弧、椭圆(B)/同排(R) /设置出头长度(E)]<批量增加(B)>:

输入出头长度:8

    如果不希望有固定的长度,而由图纸中的信息决定,也是可以实现的。输入“C”,启动中心线命令,然后捕捉到中心点,拖动鼠标指定终点。命令行显示如下:

命令:_ZWMCENTERLINE

默认的出头长度= 20.00

选择线、圆、弧、椭圆、多段线或[中心点(C)/单条中心线(S)/批量增加中心线选择圆、弧、椭圆(B)/同排(R) /设置出头长度(E)]<批量增加(B)>:C

请输入中心线的中心点:

确定终止点:确定



小结:中心线是机械制图的关键因素,以往设计师需要针对不同的图形对象采用不同的操作步骤来获得。如今,通过中望CAD机械版的中心线工具,设计师就可以在做设计的过程中快速绘制出各种对象的中心线,节约大量时间和精力,有利于提高设计效率。
