三维CAD/CAM-在木工机械行业的应用

经验技巧 2014-02-14 15:13:17 5121
返回

      经过多年发展,我国木工机械行业已经成为重要的技术装备行业之一,木工机械已经从纯粹的机械产品向机电一体化的技术过渡,数控木工机械的普及率日益提高。为使产品制造质量、技术性能、可靠性等得到普遍提高,国际知名木工机械企业已大量采用计算机辅助设计(CAD)、计算机辅助制造(CAM)等技术,主要应用到木工机械设计,加工,以及机床的定制化服务等方面。本文向大家推荐介绍一款国内知名的三维CAD/CAM软件—中望3D,展示在木工机械行业的应用情况。

     在用中望3D进行设计过程中,可以利用板材,组装成整个柜子,可以模仿柜子的运动,并且可以检查装配的干涉问题,提早发现问题。

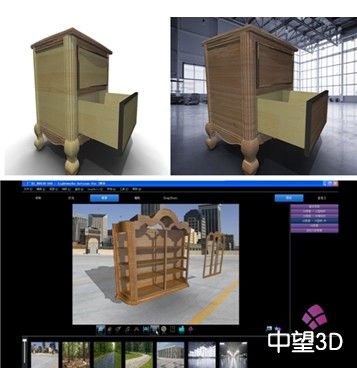

图1:用中望3D三维效果渲染柜子效果图


       并可以对柜子进行渲染,提前得到柜子的照片,给客户展示效果(见上图1),并且可以更改柜子的材质:木质的,塑料的,金属的,拉丝的,只需要拖拽材质就可以更改,并且轻松修改家具的背景,展台,超市,家具城,随意修改非常方便。(见下图2)

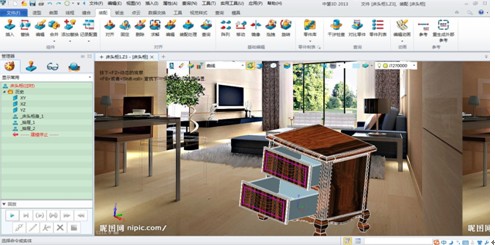

图2:中望3D可以随意灵活改变设计图中背景场景

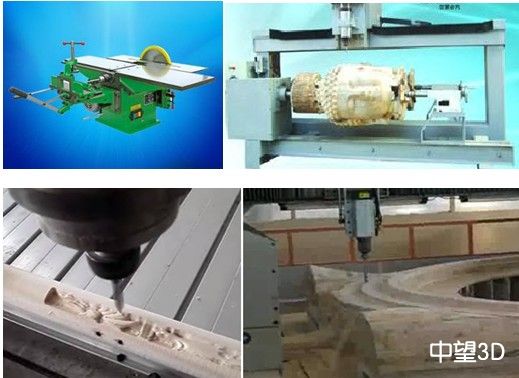

       在加工方面,中望3D可以完成木工的雕花,见下图3,而且中望3D中有个浮雕功能,用中望3D的加工功能,在机床上实现浮雕效果。这个功能在机械木工行业方面比较常用,中望3D可以快速灵活完成。

图3:中望3D快速完成木工雕花

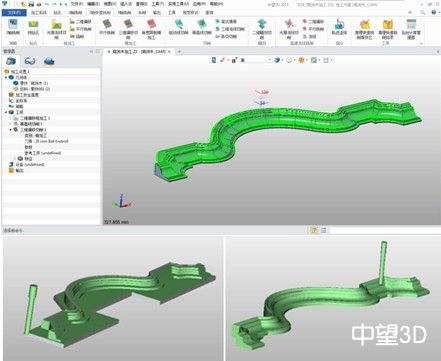

      中望3D在加工方面被广泛运用的,也包括可以完成饰木以及各种家具的加工,从开粗加工到最后的精加工,见下图:


最后输出代码到机床上加工,完成3轴的加工,见上图


      类似其他三维CAD软件,中望3D同样可以多轴加工,完成四轴以及五轴的加工,如下图的木料佛头四轴加工。

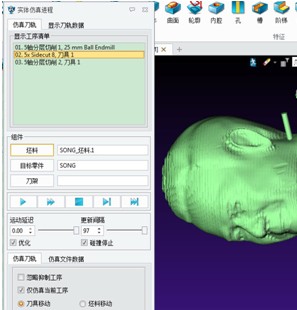

图5:中望3D运用木料佛头四轴加工


     中望3D还可以针对木工机械企业的需求进行定制服务,进行定特定的加工方法以及工作流程,让设计和加工的效率进一步加强。

    中望3D通过与机床的集成,定制开发了适合木工机床加工的工序和参数,定制的模板省去了工程师设计参数的时间,优化了设计参数,可以直接四轴加工stl文件,并可以控制刀具的接触角度,加工表面光洁度更高,木工雕刻更加方便。




       中望3D作为一款高性价比的CAD/CAM软件,在木工机械行业的应用能贴近客户的需求,满足从设计到加工的全方位的工作任务,帮助木工机械企业降低软件采购成本,提升竞争优势,本文图纸已上传到微小网VX.com图纸频道,可以免费下载。如果想要进一步了解如何通过中望3D绘制更多的产品设计或下载免费本文图纸,可以到三维CAD专家奉老师的培训栏目—“跟奉老师学3D”交流探讨(https://www.zwsoft.cn/),奉老师可在线解答网友问题,帮助大家快速掌握3D设计并实际投入工作中。
