中望建筑 2017:自动创建立剖面提高绘图效率

产品教程 2016-09-19 09:35:00 6688
返回

中望CAD建筑版2017一经推出,受到了工程建设相关领域设计师的大力赞赏。以建筑构件作为基本设计单元,中望CAD建筑版集二维工程图、三维表现和建筑信息于一体,能够自动 创立剖面,大幅度简化了绘制建筑立剖图的操作,从而为设计师在规定时间内完成设计任务提供了保障。

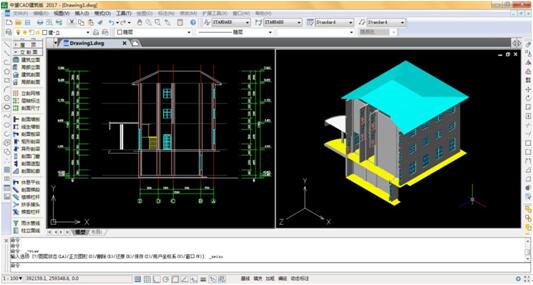

利用建筑模块,设计师在完成建筑平面图的绘制后,可以用三维组合功能将设计的各个楼层组合成一个完整的建筑实体。有了三维实体对象,应用中望CAD建筑版2017的“建筑立面 ”功能,立剖图就可以非常快速便捷地绘制出来:选择立面视图的方向,这里有前后左右四个方向可以选择,然后选择需要在立面图上显示的轴线,就可以生成完整的建筑立面图 了。如下图,左为直接生成的立面图效果,右为整栋建筑的三维实体效果图。


剖面图的制作前提是要在平面图上先做好剖切符号,用中望CAD建筑版菜单的【文表符号-剖切符号】来进行。设计师只需设定好剖切的位置和方向,接下来跟制作立面图的步骤基 本一样,选择需要在剖面图上显示的轴线等,就可以生成剖面图了,如下图左。

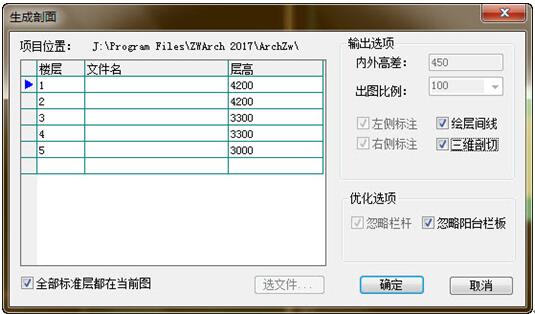

剖面图也可以生成三维实体剖面,设计师只需在进行剖面图生成时的对话框中,选择“三维剖切”,就可以生成三维实体图的样式。如下图右,看上去十分直观。


同时,中望CAD建筑版2017还提供有局部立剖面的功能,可以对单个建筑平面图生成当前楼层的立剖面图。这对不是整栋建筑的图纸来说,绘制也非常方便。而生成后的立剖面图,设计师还可以根据实际要求在上面进行直接修改。


除此之外,中望CAD建筑版2017的剖立面功能里还提供了很多绘制立剖面图的辅助性实用功能,如立剖网格、立剖标注,剖面墙板,剖面楼梯等,即使在没有平面图的情况下,手动 用立剖面的这些功能绘制也能节省不少工作量。由于中望CAD建筑版的立剖图采用自定义对象技术,门窗、梁、楼梯、造型和剖面轮廓等,这些自定义构件像平面一样,都有自己固 有的属性,彼此遮挡关系自动处理,使得最终生成的立剖图清晰直观。

编后:现代设计院生产任务重,出图量很大。对于设计师来说,在有限的时间内按要求保质保量完成建筑图纸是比较困难的工作。使用中望CAD建筑版2017的专业功能,可以提高设 计人员工作效率和质量,按部就班、忙而不乱的完成建筑图的制作,同时减少出错概率。
