中望3D的电机行业应用

经验技巧 2014-05-26 12:33:18 4637
返回

        电机行业在国民生产中占据着非常重要的地位,广泛应用于工业生产的各个领域。但由于电机行业市场变化不断快速发展,企业需要能快速响应客户订单,快速完成产品设计和工艺准备,缩短产品开发周期,因此企业在设计上对图纸的要求越来越高,对产品设计、工艺人员要求越来越严格。选择一款高性价比的三维CAD软件自然也就成了电机行业企业们迫切需要解决的问题。

        国内知名三维CAD/CAM软件中望3D是一款为企业提供高性价比的三维CAD/CAM解决方案,造型、模具、装配、逆向工程、钣金、2-5轴加工等功能模块一应俱全,下面就为大家介绍一下中望3D在电机行业装配下的参数化设计,在设计中可以通过控制几个关键尺寸,来派生新的零件,以达到提高设计效率。


                                                      中望3D建模设计电机装配三维效果图

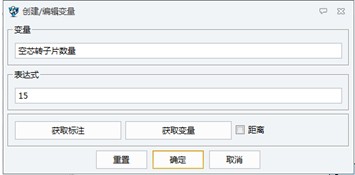

        我们要按照实例设计一款电机,首先我们要确定一个基准部件,在本案里我们以电机转子为基准开始设计.首先打开中望3D软件进入建模界面工具命令条--变量,设置转子单片厚度为1;空芯转子片数量15;十字芯转子片数量20。

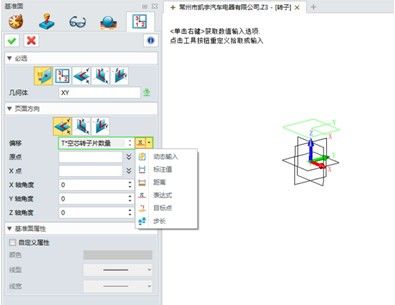

        然后在XY平面的基础上创建两个基准面,在这里我们将以参考变量表达式的方式来标注基准面偏移量。

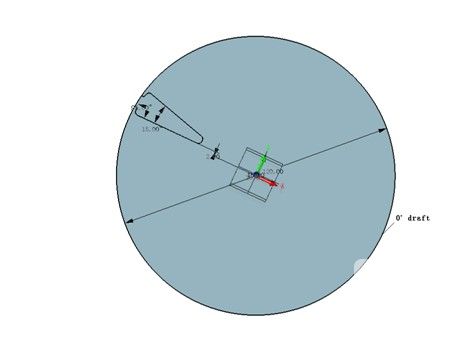

       创建好后现在开始绘图,创建Φ120厚1的圆片,在圆片上按尺寸绘制草图。




       拉伸切除,并圆形阵列20份.绘制草图完成中间部分,复制一个转子片创建中间没有十字芯的转子片.最后阵列完成转子的创建。

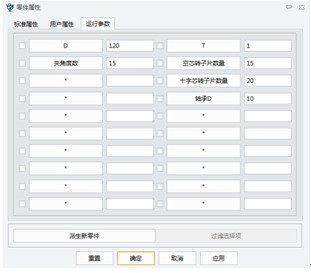

       下面添加零件属性,运行参数.在DA工具栏点击显示尺寸,点击添加即可.也可以在属性下标签添加名称标签到实体定义运行参数名称后再添加。



       中望3D可以通过修改运行参数来得到不同型号的转子派生新的零件,介绍到这里并没有结束,最终我们要以转子为基准,利用装配中的参考命令,定义其它组件的参考基准。再创建其它组件完成装配,这样我们就可以做到修改转子的运行参数装配整体就会跟着发生变化,来修改编辑整个装配造型,从而达到提高三维CAD设计效率的目的。

                                                                  电机三维建模效果图


         通过中望3D对电机设计的操作演示,充分体现出中望3D在参数化控制的快捷灵活自由优势,除了该方面的优势外,中望3D在电机行业还具有方便模型变更、立体装配效果、运动仿真等多方面功能亮点,为电机行业提供整体行业CAD/CAM一体化解决方案。由于篇幅限制不能一一叙述。本文图纸已上传到微小网VX.com图纸频道,可以免费下载。如果想要进一步了解如何通过中望3D绘制更多的产品设计或下载免费本文电机图纸,可以到三维CAD专家奉老师的培训栏目—“跟奉老师学3D”交流探讨(https://www.zwsoft.cn/),奉老师可在线解答网友问题,帮助大家快速掌握3D设计并实际投入工作中。
