中望CAD 2017:PDF转换DWG,图纸交互引用更便捷

产品教程 2016-10-18 09:32:08 10637
返回

很多企业单位平时收到供应商提供的产品尺寸图纸都是PDF格式,无法直接引用指导生产。为满足企业用户对PDF文件快速进行编辑修改、数据提取等需求,中望CAD 2017新添加了针对性的实用功能,可以把PDF文件直接转换为DWG或DXF图文档,而无需借助其他软件或者平台。

值得一提的是,该功能操作非常便捷:打开中望CAD软件,用命令(“PDF2DWG”或“PDF2DXF”)调出该功能。此时,软件会弹出文件浏览对话框。用户只需选择所要转换的PDF文件以及需要转换的PDF页码数,即可在PDF文档所在的文件夹,生成同文件名的DWG或DXF文件。整个过程十分简单,不需要特别设置。

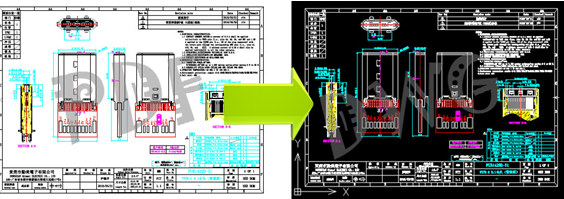

下图是通过中望CAD 2017进行转换的示意图,转换后图纸效果基本与原PDF一样。转换后的图形基本以多段线为主,细节放大后可以明显看到线宽。由于原PDF图档中,文字是图形的方式,所以转换过来的文字由线条和填充组成,不是可以编辑的文字。图纸中颜色的转换非常到位,在同等视图比例下效果非常好。


 图/中望CAD 2017将PDF转换为DWG

对于含有文字和图片的PDF,中望CAD 2017也能够进行正常转换。转换后,原PDF的图片部分在DWG里以光栅图像存在,显示正确。而文字转换后依然是文字对象,用户可以在CAD中对文字进行编辑。需要说明的是,文字段落划分以及对齐方式会存在不同之处,特别是在两种字体交互处,文字可能会有重叠,需要用户重新进行调整。

中望CAD 2017的PDF转换DWG或DXF图文档功能,能够有效解决了长期以来企业用户无法直接对PDF文件进行编辑及数据提取等难题,且效果也符合实际应用的要求。用户如果丢失原DWG图纸,或者由于各种原因只有纸张图纸或者图片电子档,完全可以使用该功能形成CAD文件,然后按比例缩放后,利用图纸里的数据或稍加修改即可,最大程度保障工作的正常推进,提高效率。

点击下载中望CAD2017 PDF文件转换为DWG或DXF图档功能插件:

http://pan.baidu.com/s/1eSumCAe

(说明:使用此功能插件,需安装中望CAD 2017软件)
