在产品设计过程中,工程师经常需要重复使用一些内部的自定义零件。为了简化工作中重复的操作,工程师一般都会建立自己的零件库。实际上,每个3D软件的功能差异很大,因此操作起来也是千差万别。本文主要是大家介绍的是国产三维CAD软件中望3D的零件建库的方法。

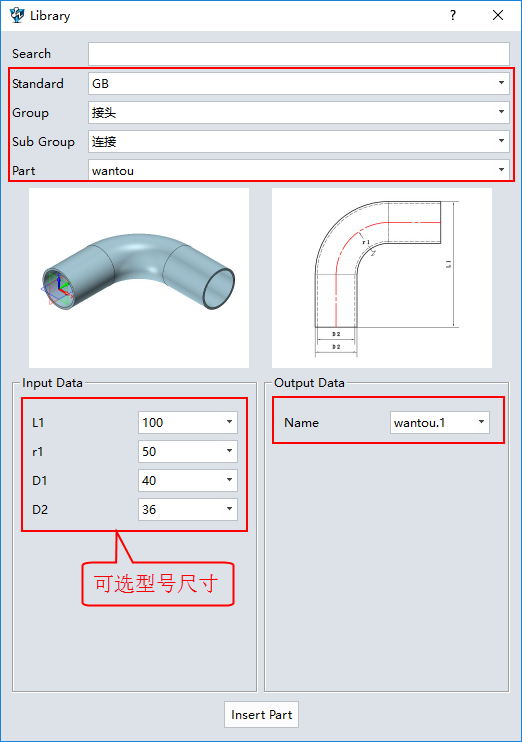

首先,零件库制作完成后的调取窗口:

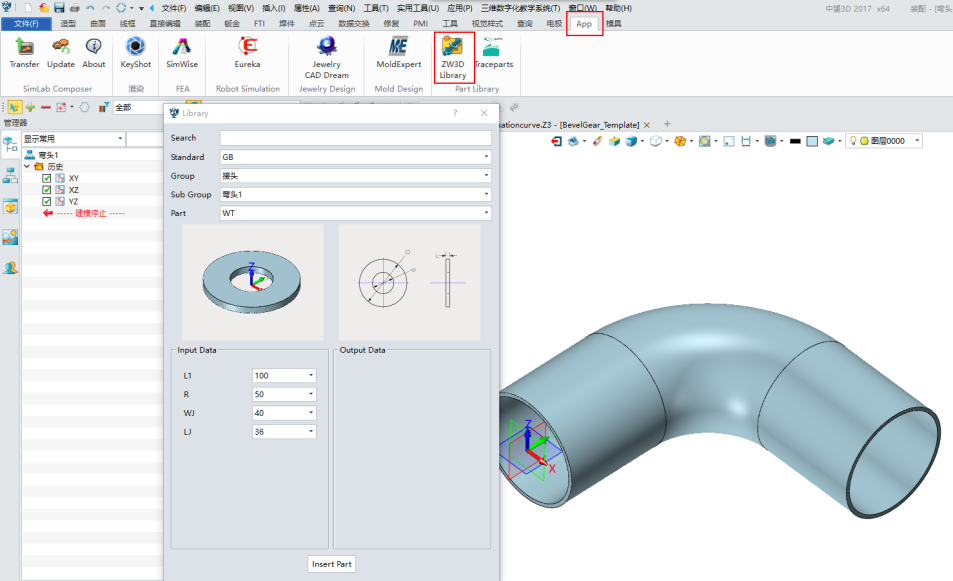

 调取零件效果图:


 接下来,我们来看看怎么操作实现上图的效果:

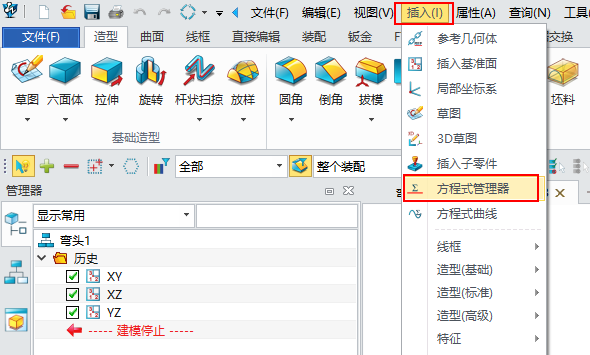

1、新建弯头零件后通过插入-方程式管理器新建变量

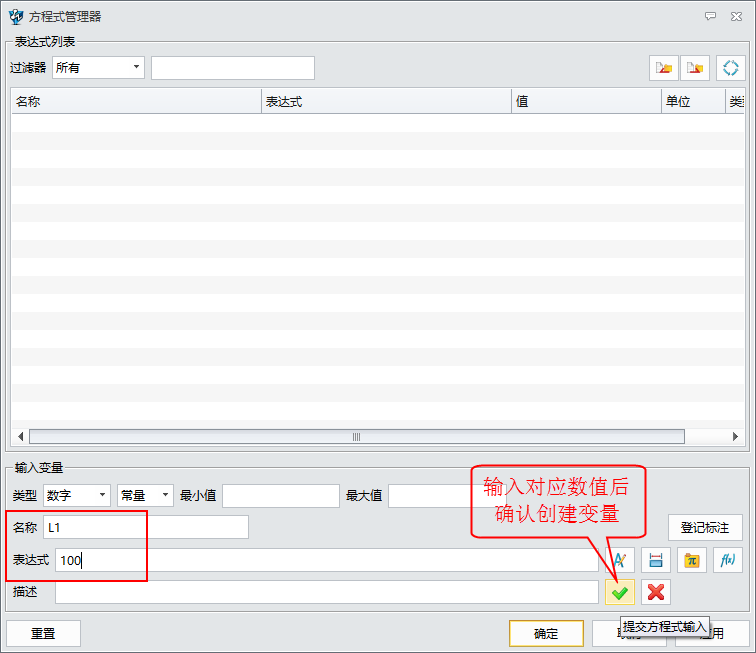

 创建变量L1=100,方法如下:

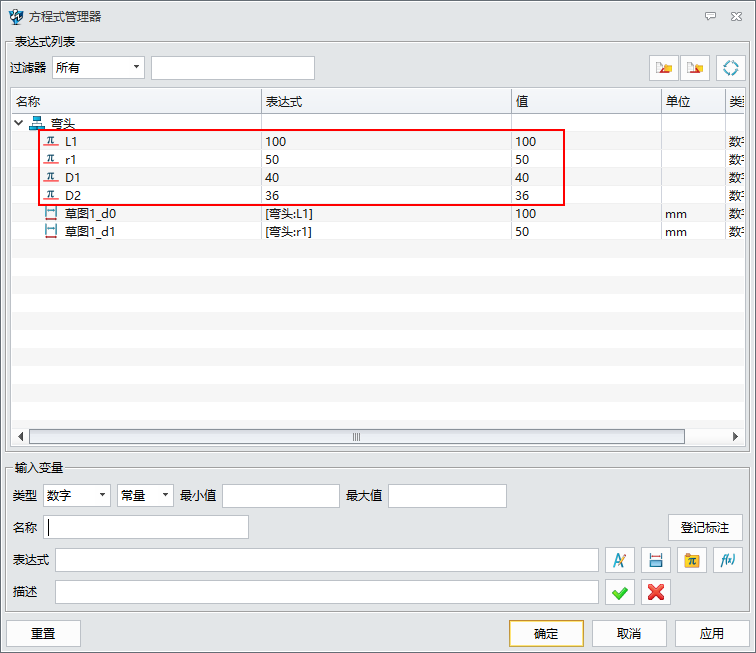

 分别创建如下变量:

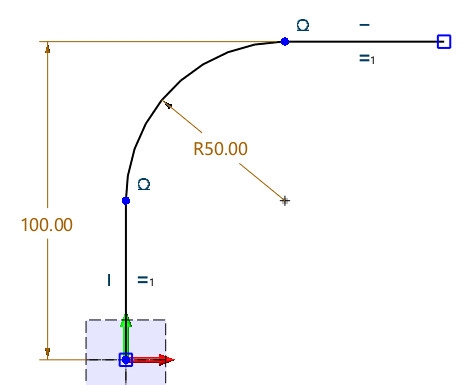

 2、创建弯头部件草图,参数如下:

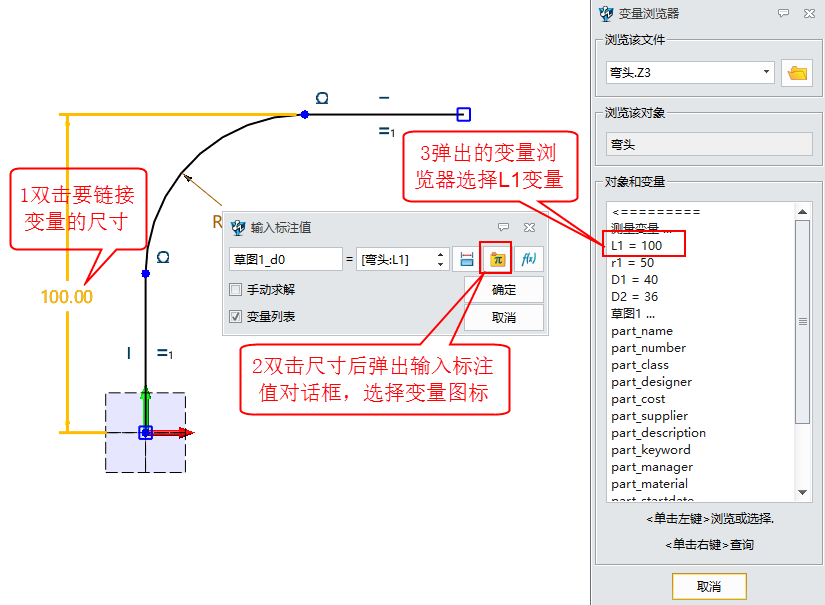

 草图尺寸100对应变量L1,R50对应r1

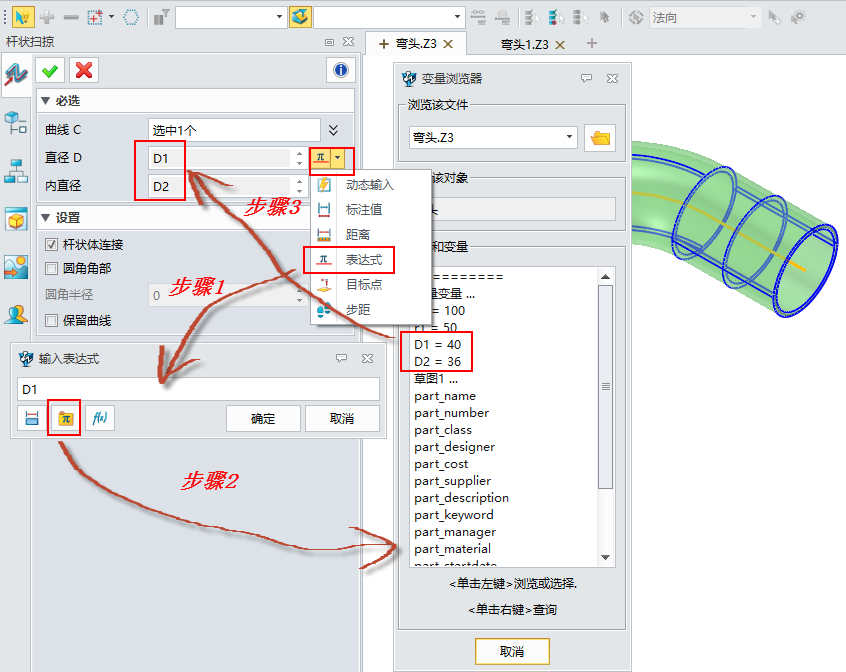

 3、使用杆状扫掠功能创建弯头,尺寸规格按下图步骤指定对应的D1/D2变量;

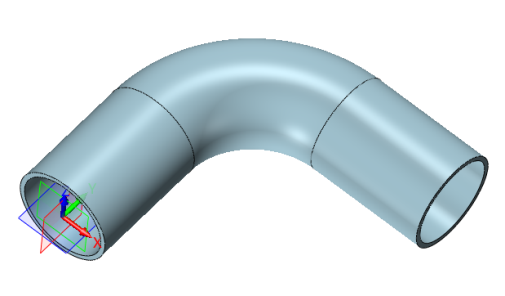

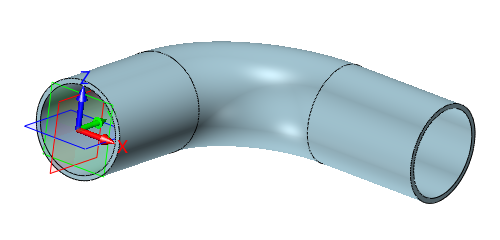

 弯头模型:

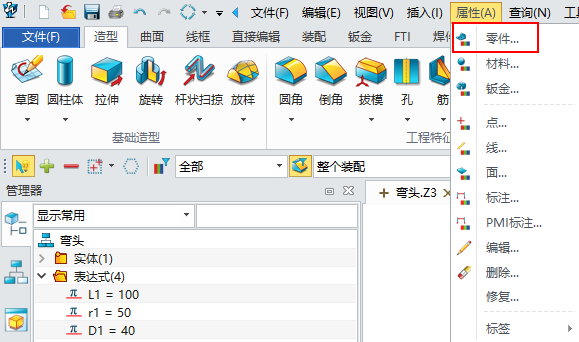

 4、完成模型的创建后就可以在属性-零件里指定运行参数

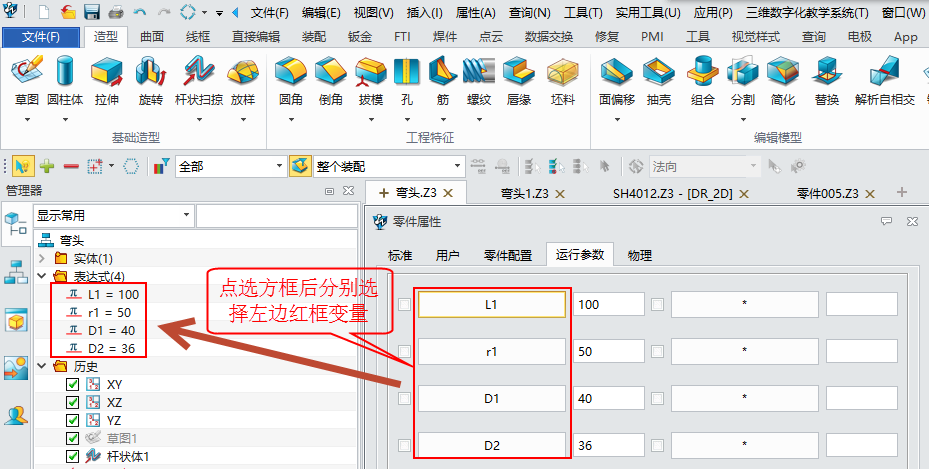

 指定运行参数对应的变量

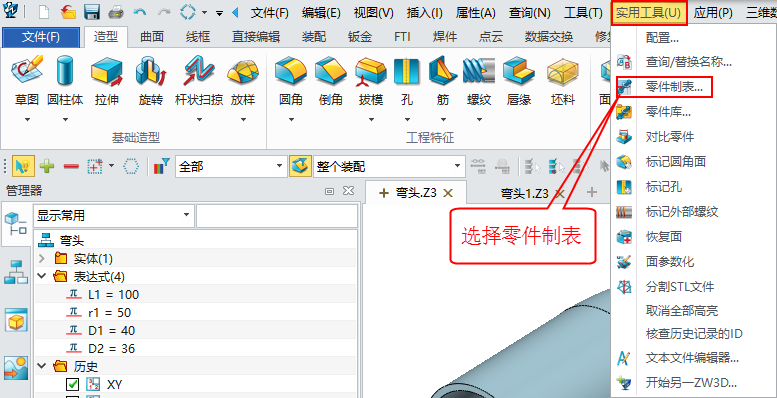

 5、接下来使用实用工具-零件制表创建


 在弹出折对话框选择否,然后保存零件表。


用文本打开刚创建的零件表,按下图:

原文档

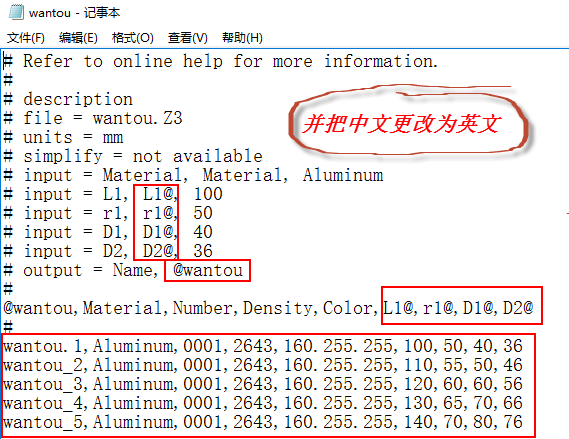

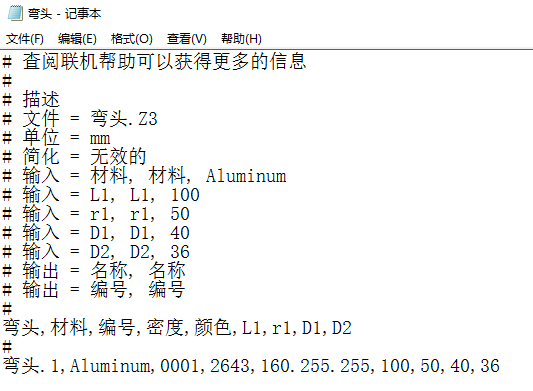

 更改后

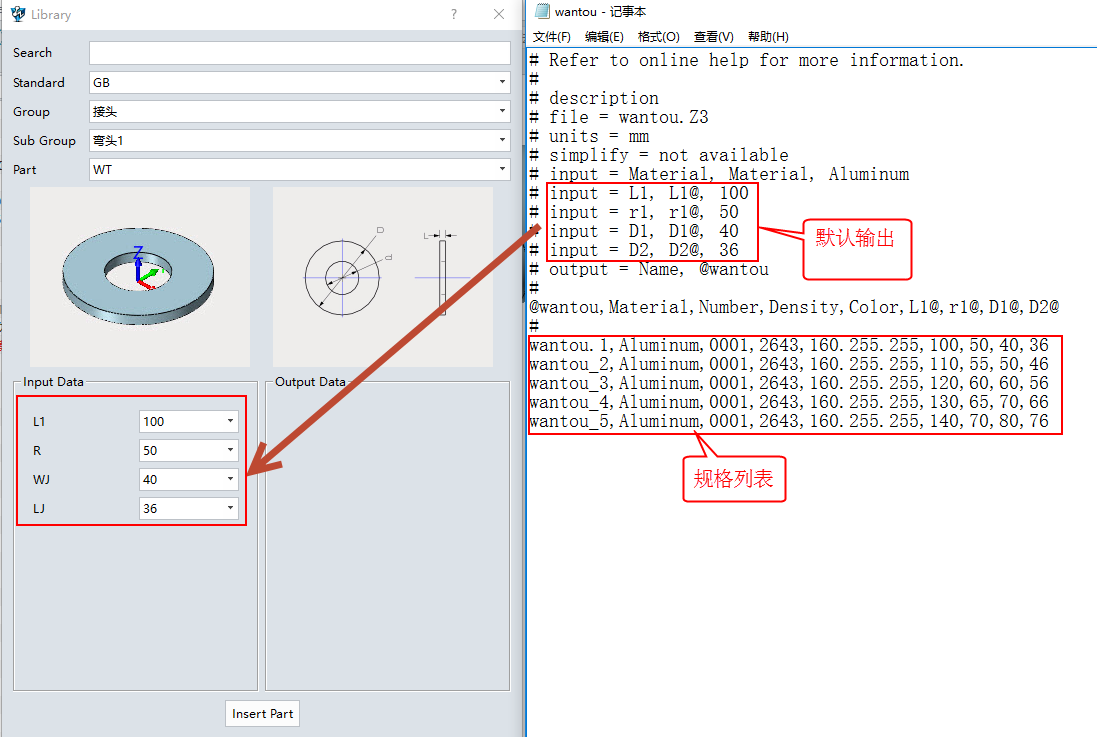

 文档与调取窗口对应内容


 6、将零件文件及零件表文件复制到下图路径里,另外制作两个JPG图片名称如下图所示,下面4个文件命名方式:aa.prt/aa.txt/aa_2D/aa_3D


另外,文档内的零件名要与aa相同。

完成以上操作就可以使用app模块下ZW3D Library调取零件。


通过自定义完成的零件库,可以把常用的零件分门别类归类好,并且可以定义不同规格,在设计时直接调用,不用重复的绘制,大大减轻工程师的工作量。
