CAD机械版标注符号不随图框比例变化，如何一键刷新？

在机械图纸设计中，调整图框比例是常见的操作需求，例如将图纸从A3更换为A2，或者修改绘图比例以适配不同的出图尺寸。但在实际操作中，不少设计者发现，图框比例修改后，此前已标注的尺寸、文字说明以及各类符号并没有同步变化，依然保持着原来的大小，与更新后的图框显得不够协调。如果逐一修改每个标注，工作量较大且容易出错。实际上，软件提供了一项批量刷新功能，可以快速完成这一适配工作。下面介绍具体操作方法。

问题描述：

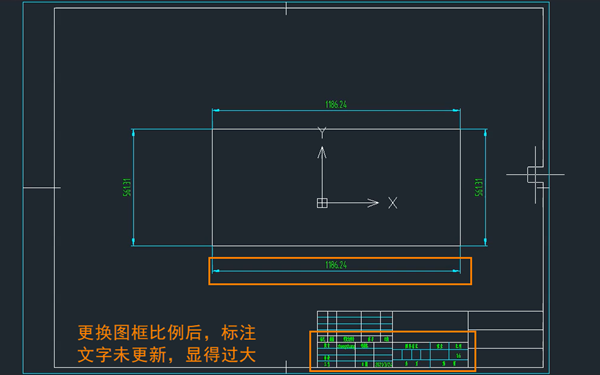

修改图框比例后，已经创建的标注文字或符号大小仍然为原来样式，没有跟随变更，怎样可以刷新使得与修改后的比例匹配？

步骤指引：

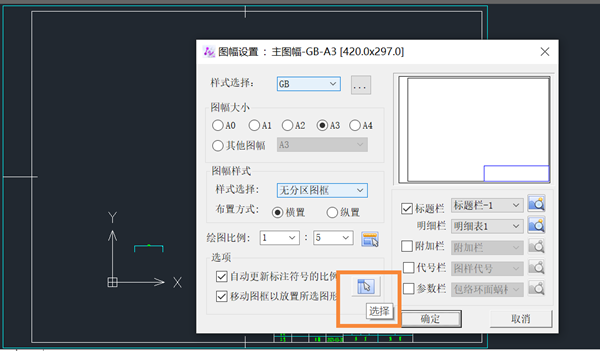

双击图框，进入图幅设置界面，点击下图中黄框图标，根据提示选择图形范围和图框位置，确定即可将标注符号刷新。

以上就是刷新已有标注和符号以匹配新图框比例的操作方法。只需在图幅设置界面中点击对应图标，并框选所需更新的图形范围，即可一次性完成全部标注、文字及符号的比例刷新，无需逐个调整。这一功能对于多轮设计变更场景尤为实用，能够有效提升图纸统一化的效率。如果您在实际操作中仍有疑问，欢迎在评论区留言，我们会及时为您解答。祝您绘图顺利！
