3D建模软件如何通过样条曲线完成局部剖

三维建模教程 2026-01-15 17:06:47 6

在3D工程制图中，创建局部剖视图是清晰展示内部结构的关键，但传统矩形或圆形剖切边界往往难以精确匹配复杂或不规则的区域，导致视图表达不够直观、美观度不足。利用样条曲线定义剖切边界，为实现灵活、精准的局部剖提供了高效解决方案。接下来，让我们一起看看如何通过几个简洁步骤，快速完成基于样条曲线的局部剖视图创建。
问题描述：

在进行局部剖视图时，需要按照样条曲线进行确定剖视区域，如此创建的视图更美观。

步骤指引：

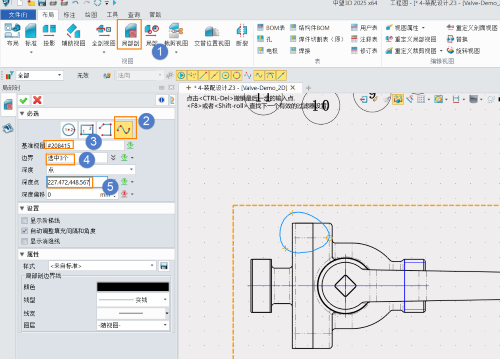

1.点击【局部剖】，选择【样条曲线边界】，点击需要创建的【基准视图】，然后绘制【边界】，指定【深度点】，最后确定完成局部剖

3D建模软件如何通过样条曲线完成局部剖

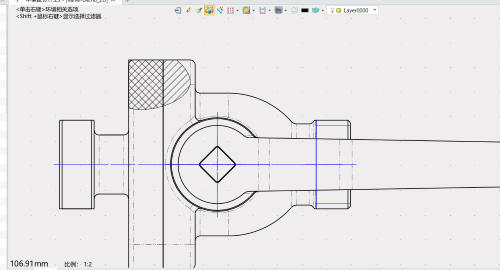

2.最终效果如下

3D建模软件如何通过样条曲线完成局部剖

以上就是本文的全部内容，希望对大家有所帮助~
