如何让CAD机械版标题栏自动填入预设内容？

在使用CAD机械版填写标题栏时，我们经常会遇到一些字段需要反复输入相同的内容，例如“材料”、“比例”、“重量”、“设计单位”或“图样代号”的固定前缀等。如果每次新建图纸都要手动填写这些重复信息，不仅费时，还容易出现遗漏或拼写错误。其实，软件允许我们为标题栏的任意字段设置默认值。这样一来，当你插入图框或新建图纸时，这些字段就会自动填入预设内容，大大减少重复劳动。那么，如何为标题栏字段设置默认值呢？这里有两种方法可选：一种是通过样式配置界面操作，直观且不易出错；另一种是直接编辑XML配置文件，适合批量修改或团队标准化部署。下面我们一起来看具体的操作步骤。让我们一起来看看吧！

问题描述：

在标题栏中，如何将常用字段设置为默认值，提高输入效率？

步骤指引：

方法一：

1. 点击菜单【机械-系统维护工具-样式配置】（【ZWMSTYLEMANAGER】命令），打开配置对话框；

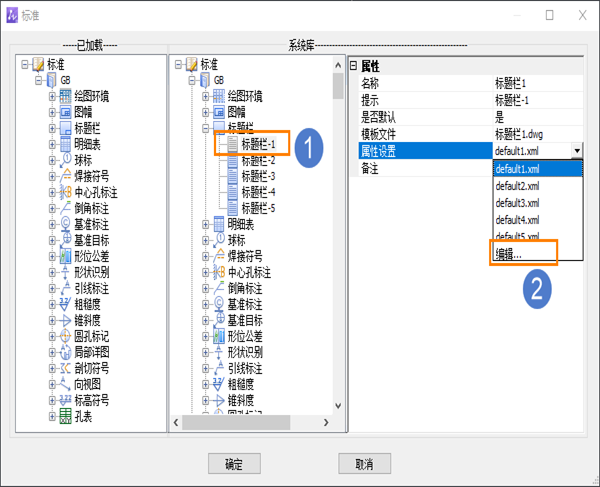

2. 在系统库中，选择所使用的标题栏，在【属性设置】里选择【编辑】；

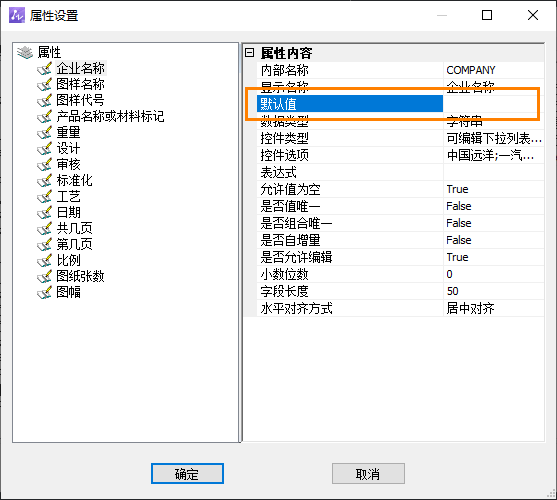

3. 在编辑器中，选择需要修改默认值的字段，在其属性【默认值】中，填入需要的文字。

方法二：

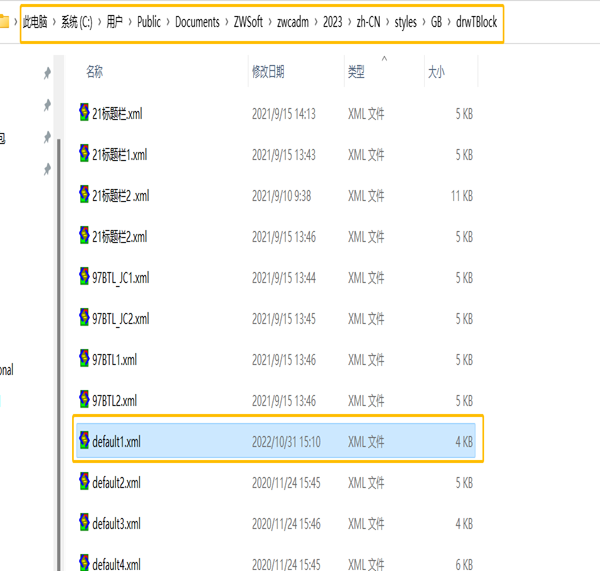

1. 找到机械标题栏样式文件夹

【C:\Users\Public\Documents\ZWSoft\zwcadm\2024\zh-CN\styles\GB\drwTBlock】，用文字编辑工具打开对应的xml文件；

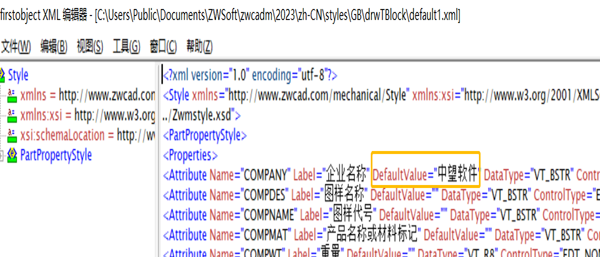

2. 找到需要修改的字段，将【DefaultValue】的值修改为需要的默认值。

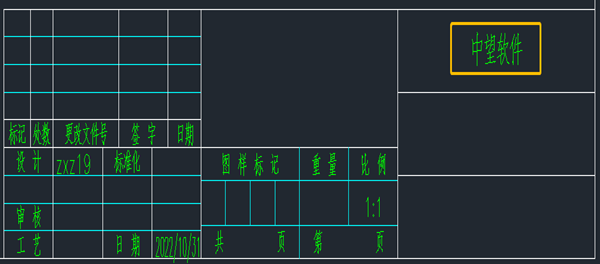

通过以上任意一种方法，你就可以为标题栏中的常用字段预设默认内容，新建图纸时无需重复输入，直接确认即可。方法一适合单次、快速的设置，界面友好；方法二则更适合统一部署或批量调整，只需将修改好的xml文件复制到其他电脑的对应路径即可。需要注意的是，修改完成后，可能需要重新加载标题栏样式或重启软件才能生效。如果你在操作中遇到字段名称无法匹配或修改后无效的情况，欢迎在评论区留言，我们会尽力帮你解答！
