图纸中的明细表，本质上就是一组结构化数据的表格化呈现。而CAD机械版提供的超级卡片功能，本质上也是将数据字段按照特定布局组织成卡片样式。两者在数据层面并没有本质区别，都包含编号，名称，数量，材料等字段，差异只在于呈现形式，一个是卡片式展示，一个是列表式排列。既然底层逻辑相通，那为什么要为明细表重新定义一套样式呢？直接把做好的超级卡片拿过来用就行了。软件提供了字段映射机制，你只需在系统配置里指定明细表的标题栏和记录行分别对应超级卡片中的哪个块，系统就会自动把卡片格式套用到明细表上。这样既保证了卡片和明细表的信息一致性，也省掉了重复定义样式的时间。配置过程围绕三个字段展开，设置一次，永久生效。接下来让我们一起看看吧。
问题描述：

CAD机械版中，已经自定义超级卡片，想将此卡片样式作为明细表表格调用，该如何设置？

步骤指引：

1.点击菜单【机械-系统维护工具-样式配置】（【ZWMSTYLEMANAGER】命令），打开配置对话框；

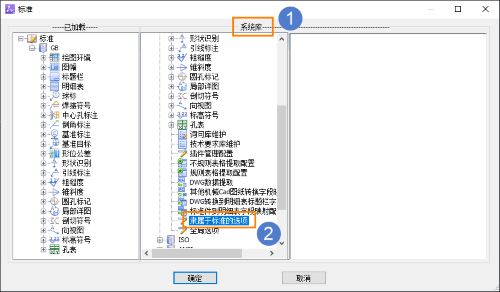

2.在【系统库】中，选择当前使用的标准，找到其下的【隶属于标准的选项】，双击打开；

3.找到【LISTEXP_DATA_CARD】，【LISTEXP_DATA_TITLE】，【LISTEXP_DATA_LIST】三个字段，按照提示设置为自定义的卡片名称，标题栏块名称和多行记录块名称，然后保存该文件即可生效。

以上就是本文的全部内容，希望对大家有所帮助，有任何疑问欢迎在评论区留言~
