怎么用CAD实现图形遮挡效果
提升CAD图纸的输出质量，细节处理不容忽视。当局部图形需要被临时覆盖或注释区域需保持纯净时，高效的遮挡工具能省去大量后期处理时间。无论是为了出图美观，还是为了在评审中突出重点，图形遮挡功能都提供了直接的解决方案，避免因图形干扰而产生的误读。理解其原理并熟练应用，是迈向高效精准设计的一步。接下来，让我们一起看看如何轻松实现图形遮挡。
问题描述：

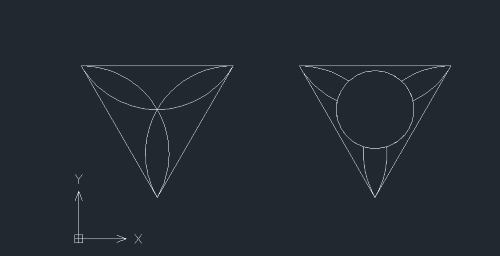

如图，将左侧图形中间部分遮挡，达到右侧效果，如何操作？
步骤指引：

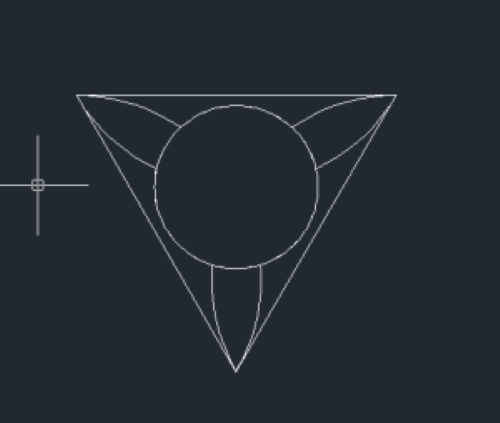

点击菜单【绘图-区域覆盖】（【WIPEOUT】命令），指定一个多边形区域，或者输入【P】选择封闭图形，实现遮挡。

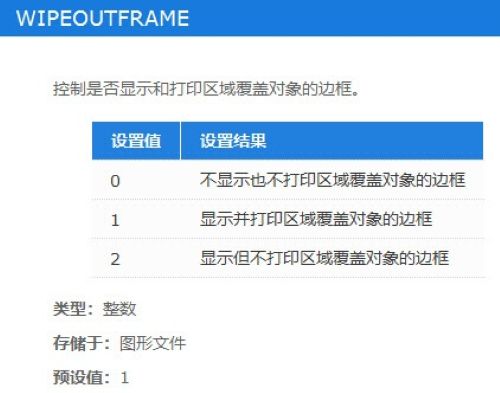

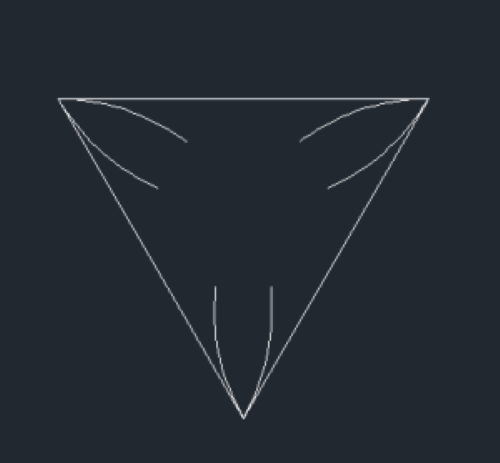

如果需要消除遮挡的边框，可以通过系统变量【WIPEOUTFRAME】来设定。
以上就是本文的全部内容，希望对大家有所帮助，有任何疑问欢迎在评论区留言~
