三维建模教程 2026-08-07 14:26:55 5

三维CAD中管筒长度怎么查询

在管筒设计中，管路通常不基于线框创建，因此没有显式的中心轴线。如果直接使用常规的测量工具，往往无法准确获取管筒的总长度，尤其是对于自动布局生成的复杂管筒路径。软件在管道模块的查询功能中提供了专门的长度查询工具，可以自动识别管筒路径并计算出实际长度，解决了非线框设计下长度测量的难题。下面说明具体的操作方式。

问题描述：

3D管筒设计是不基于线框设计的，所以是没有中心轴线的，对于自动布局的管筒如何测量长度三维CAD中管筒长度怎么查询

步骤指引：

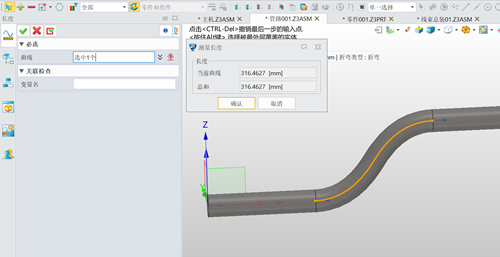

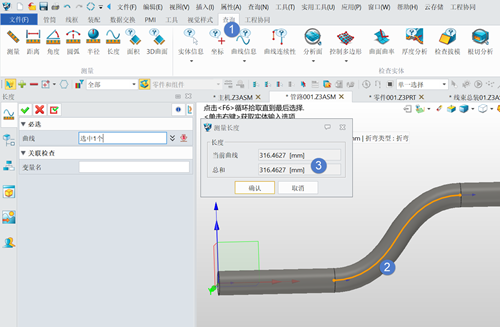

在【管道】模块选择【查询】下的【长度】，点击需要查询的管筒，软件会自动识别出中心轴线，并显示长度查询结果。三维CAD中管筒长度怎么查询

点击管筒后，软件会自动计算并显示其总长度。该功能适用于所有管筒对象，无论是手动布管还是自动布局生成的管路均可使用。
