3D建模软件装配环境下如何依据零件孔位阵列快速装配标准件？

在非标自动化设备设计中，螺栓、销钉等标准件的装配是一项常见但重复度较高的工作。这些标准件通常需要依据零件上已有的孔位阵列来进行布置，如果逐个手动定位插入，不仅效率较低，还容易在数量较多时出现遗漏或位置偏差。针对这一需求，装配环境提供了【在阵列】功能，能够直接读取零件内部的阵列特征，并以此为参考自动完成组件的批量阵列插入。下面介绍具体的操作步骤，帮助您在装配标准件时节省时间、提升准确度。

问题描述：

在非标自动化行业，设备进行螺栓等标准件装配时，通常需要根据零件上孔的阵列特性而相对应的进行标准件插入，那么在3D中该如何实现呢？

步骤指引：

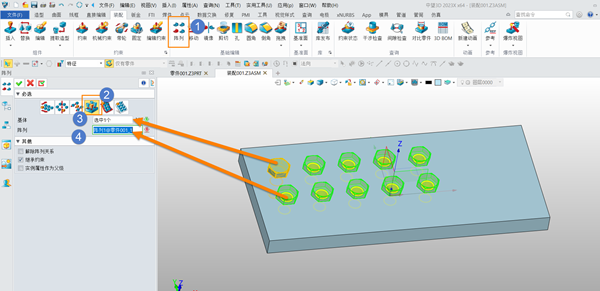

1. 在装配环境下，先插入一个需要阵列的组件

2. 点击【阵列】—【在阵列】命令，基体选择上一步插入的组件，阵列选择零件上的阵列特征

3. 该命令会依据零件阵列特性而自动对需要阵列的组件进行阵列。

通过【在阵列】命令，您无需逐一计算孔位坐标或手动重复放置组件，只需选择已插入的一个组件和零件上已有的阵列特征，系统即可自动完成全部位置的组件批量布置。该方法特别适用于标准件装配、连接件布置等重复性较高的场景，能够显著提升装配效率并降低漏装风险。如果您在实际操作中仍有疑问，欢迎在评论区留言，我们会及时为您解答。祝您设计顺利！
