三维CAD如何将倾斜的剖面视图调整为正视方向
三维CAD如何将倾斜的剖面视图调整为正视方向
创建剖视图后，如果剖面本身在空间中是倾斜的，视图默认显示方向往往无法满足观察需求，且自动对齐功能在此状态下无法直接使用。这是因为自动对齐需要依赖一个明确的方向基准，而剖切面本身并未被软件识别为可参照的对齐对象。解决方法是在创建剖视图的同时生成一个与剖切面对齐的基准面，将该基准面作为参考后再执行自动对齐，即可将视图调整为正视于剖面的角度。具体操作步骤如下。
问题描述：

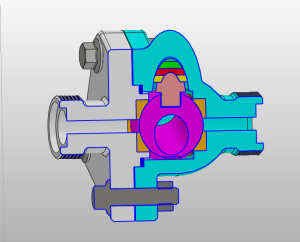

在创建剖视图后，当剖面视图中的剖面是倾斜的，也就无法应用“自动对齐”命令，那么我们要怎么实现正视于剖面呢
步骤指引：

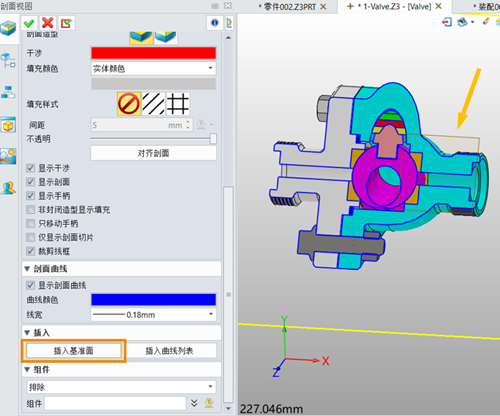

1. 在创建剖视图的时候，点击【插入基准面】按钮，在完成剖视图创建的同时就会自动创建一个基准面

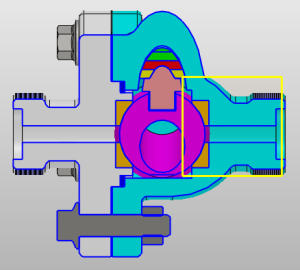

2. 选中基准面后就可以应用【自动对齐】命令实现正视于剖面视图了
完成上述操作后，视图会自动旋转至剖面法线方向，便于用户以正视角度查看内部结构。如果后续需要调整视图方向，可以重新选择基准面再次执行自动对齐。
