3D建模软件装配环境中如何快速显示所有组件内隐藏的实体？

在三维装配设计过程中，为了便于观察特定零件或剖切内部结构，设计师常常会将某些实体或组件设置为隐藏状态。然而，当需要恢复全部显示时，若逐个展开组件并手动取消隐藏，操作较为繁琐，尤其是当装配体包含大量组件且每个组件内部又包含多个实体时，逐一处理将耗费大量时间。针对这一问题，软件提供了【可见性管理器】工具，能够从顶层统一管理所有组件中实体的显示状态，实现一键批量显示。下面介绍具体的操作步骤。

问题描述：

在设计工作经常遇到装配组件里包含多个实体的情况，如何在装配环境快速显示所有组件隐藏的实体？

步骤指引：

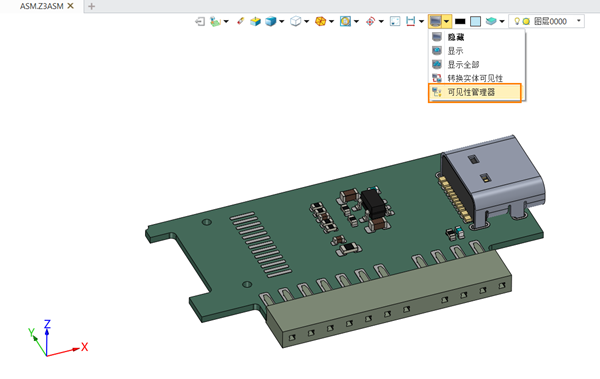

1. 打开装配模型，点击【DA工具栏】的【可见性管理器】

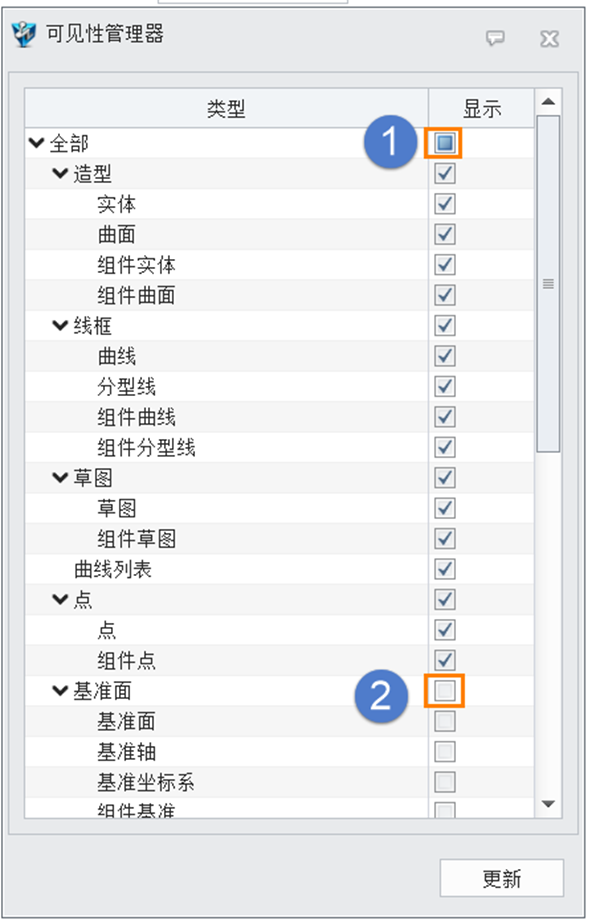

2. 先勾选【全部】--再取消【基准面】勾选

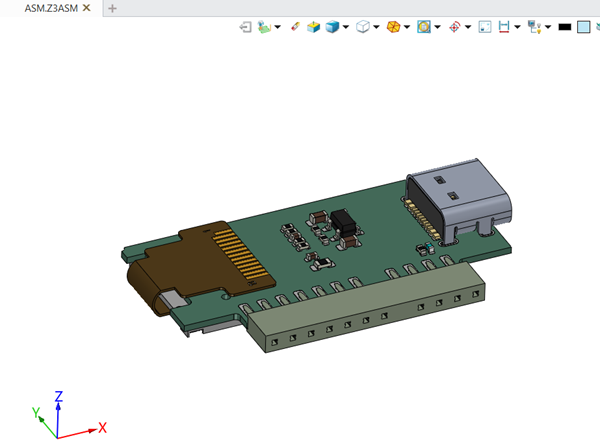

3. 装配里所有组件隐藏的实体都可快速显示。

通过【可见性管理器】，您无需逐个展开组件查找隐藏实体，只需在顶层将【全部】勾选后取消【基准面】的勾选，即可一次性将所有组件内的隐藏实体恢复可见，同时避免基准面等辅助元素的干扰。这一方法特别适用于装配体层次复杂、隐藏对象分散的场景，能够帮助您快速还原完整的模型视图，提升检查与出图效率。如果您在使用过程中仍有其他疑问，欢迎在评论区留言，我们会及时为您解答。祝您设计顺利！
