分享一个三维CAD中“可将平面图转换成45度透视图”的插件程序
在三维CAD设计中，45度透视图（又称轴测图）在保留精确尺寸的前提下，提供了比平面图更直观的立体视觉效果，是方案汇报、技术交底中不可或缺的一环。然而，传统的创建方法步骤繁杂，成为了工作流中的一个瓶颈。
本文将详细介绍一款能够智能识别二维平面数据，并一键生成规范45度透视图的CAD插件。它将复杂的空间转换算法封装于简单的操作之后，让每位设计师都能轻松拥有“上帝视角”。
问题描述：
在CAD软件中进行轴测图的绘制工作，如何在不改变世界UCS(W)的情况下快速将平面图转换成45度透视图。
步骤指引：

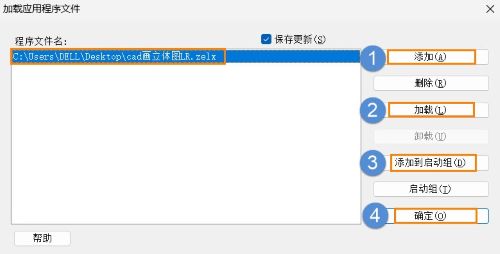

1.执行命令【APPLOAD】，进入加载应用程序文件对话框；
A.点击【添加】找到附件中的插件程序：CAD画立体图LR.zelx
B.点击【加载】；
C.点击【添加到启动组】；
D.点击【确定】，退出加载应用程序文件对话框。

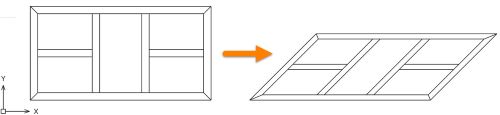

2. 输入命令【LR】，选择“需要转换的物体”-“指定旋转的基准点”，完成将平面图转换成45度透视图工作。
PS：支持转换的实体：(LINE，LWPOLYLINE，TEXT，SOLID，BLOCK，ARC，CIRCLE)，不支持转换椭圆对象。
以上就是本篇文章的全部内容，若想了解其他三维CAD小技巧可在评论区留言！
