【3D亮点】中望3D2016:钣金识别功能强化,混合设计交互无忧

经验技巧 2016-03-03 14:03:20 3048
返回

运用三维CAD设计软件中的钣金模块功能来设计钣金的造型,然后通过识别功能将钣金展开,这是比较常规的钣金件设计思路。不过,有些工程师为了更快速达到设计效果,或者因为自身的操作习惯,在钣金造型设计这一步骤上,往往会选择直接使用实体造型模块的功能来实现。该种方式使产品设计更具多样化,个性化,但这也要求所用的三维软件必须具备混合造型功能。

新发布的中望3D 2016版中,新增了一些钣金识别功能,能很好地支持设计师们根据实际需要,结合非钣金模块的功能完成钣金件的设计。下面我们来看看这些具体新增的功能点。

功能点1:新增“转换钣金”和“切口”功能,可快速实现实体造型转换为钣金件。

如图1所示,图中的零件是由草图拉伸成实体、倒圆角抽壳而成的类钣金件,通过中望3D 2016版的钣金转换功能就可以快速转换为钣金件。


图1 类钣金件

具体的操作如下:

打开“转换为钣金”功能,可以看到“切口”和“标记折弯”这两个命令选项,图2 为功能的操作界面。


图2 操作界面

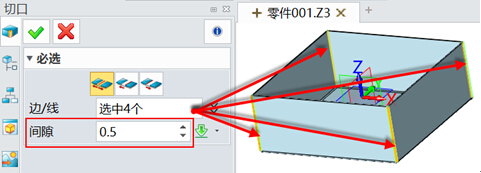

然后对四个角位做切口处理,如图3所示,分别选择四个边,间隙按实际需求输入,本文按0.5作为示例。

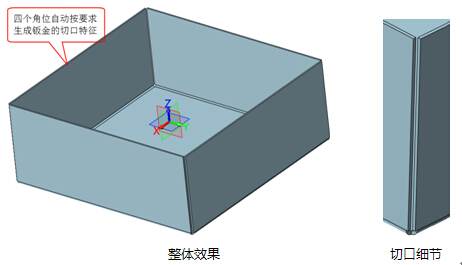

切口完成后的效果如图4所示。


图4 完成切口

功能点2:通过“标记折弯”功能生成钣金折弯属性。

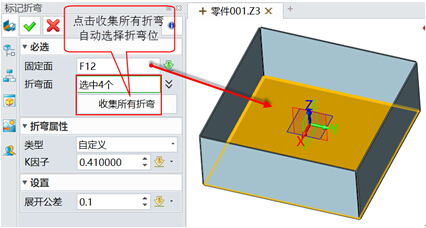

打开“标记折完”功能,根据图5所示的操作,即可生成钣金折完属性。


图5 标记折弯操作界面

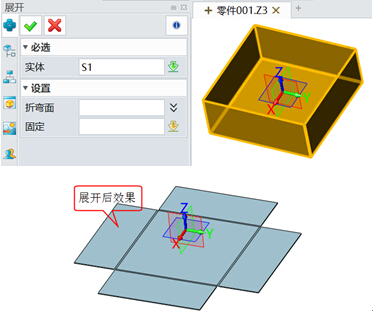

操作完成后,此零件已转换为钣金件,具备钣金展开的属性,下面就可以使用“展开”功能进行零件的展平操作了,效果如图6所示。


图6 展开效果

中望3D2016版,基于用户的应用需求和使用习惯,进一步强化了钣金识别功能,有效支持设计师运用混合造型功能进行钣金件设计,并确保这些钣金件具备了对应的钣金属性,与此同时,也给产品外型设计的多样化带来更多可能。

马上下载中望3D 2016版,享受高效灵活的设计体验:https://www.zwsoft.cn/product/zw3d
