【3D亮点】中望3D高效查图看图,助企业全面管理设计数据

经验技巧 2016-03-08 10:38:19 2927
返回

在全球制造企业设计日趋数字化、二维设计向三维设计转型的今天,企业每天都需要生成、编辑、管理成千上万的新、旧图形文件,这些文件可能是由各种不同的三维软件产生的,且这些三维软件可能运行在各种平台上。由于数据格式不同,对应打开的软件不同,导致图形文件和信息资源难以分享,这给企业的生产力和生产效益带来了一定的负面影响。因此,怎样把这些数据统一管理起来,为使用者解除这些数据格式的壁垒,为决策者提供一些决策和参考的数字依据,成为制造企业数字化工作者都在思考的话题。以下是大部分企业对于三维查图看图需求中主要关注的内容,而当中的多数企业其实只要满足其中一部分即可:

●支持三维数据看图查图,可以直接读取目前主流的三维数据格式;

●可把现有三维数据进行数据格式转换,发送给需要的人;

●可对三维模型进行缩放、平移、旋转等各种视图操作;

●可对三维模型进行体积、质量、面积、角度等各种查询操作;

●可对三维模型进行具体尺寸的测量和批注;

●可对三维模型进行三维转二维的工程出图;

●对于有破面的三维模型、由于多次数据转换导致数据丢失的部分,能够有很强的数据修复能力。

中望3D是一款高性价比的三维CAD/CAM一体化软件产品,在查图看图这个领域能为用户提供更多高效便捷的使用体验,无论是对三维数据的读取兼容性,还是储存兼容性,中望3D都是非常全面。

【支持可打开的三维数据格式】 在打开数据方面,中望3D支持CATIA、NX、Creo(Pro/E)、SolidWorks、SolidEdge、Inventor等CAD软件格式,支持STP、IGES、JT、OBJ、STL、DWG、DXF等多种三维中间数据格式(图1)。


图1 中望3D支持可打开的三维数据格式

【支持可保存的三维数据格式】 在保存数据方面,中望3D可以直接保存成CATIA V4/V5格式(图2),让CATIA正版用户不用购买三维中间格式接口即可直接读取中望3D的数据。


图2 中望3D直接保存成CATIA V4/V5格式

中望3D可以直接保存成3D PDF格式(图3),让没有安装三维软件的电脑,配置低的电脑也能够进行三维数据读图。


图3 中望3D直接保存成3D PDF格式

与此同时,中望3D还可保存成STP、IGES、STL、DWG、DXF等多种三维数据格式(图4)。


图4 中望3D保存为多种三维数据格式

除了在兼容性方面体现出优势之外,中望3D在用户查图看图过程中,还能满足视图、查询、测量、转工程图、修复等需求。

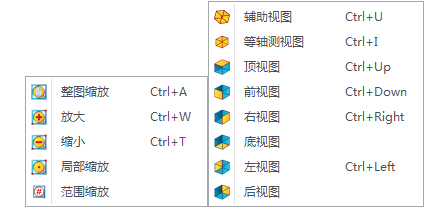

【视图操作】 打开三维模型后,在中望3D里可以非常方便地进行放大、缩小、旋转模型等各种视图操作,同时也提供了标准的三维视角视图,配合快捷键使用会更加方便快捷(图5)。


图5 中望3D多角度视图

色彩显示模式方面也很丰富,如图6所示,用户可以通过各种组合和自定义对三维模型进行不同的显示自定义,以达到用户想要的显示效果。


图6 中望3D色彩显示选择框

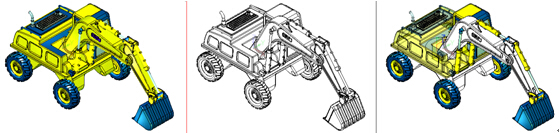

图7中,从左到右分别为着色、消隐和组合三种显示方式。


图7 不同显示方式效果

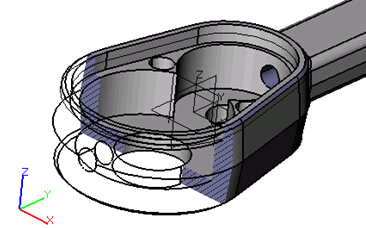

图8中,则是对零件进行剖面显示的示例。


图8 零件剖面显示

中望3D在多视图方面也提供了多种多视图选项。


图9 中望3D多视图选项

图10是四等分的显示效果示例.



图10 四等分显示效果

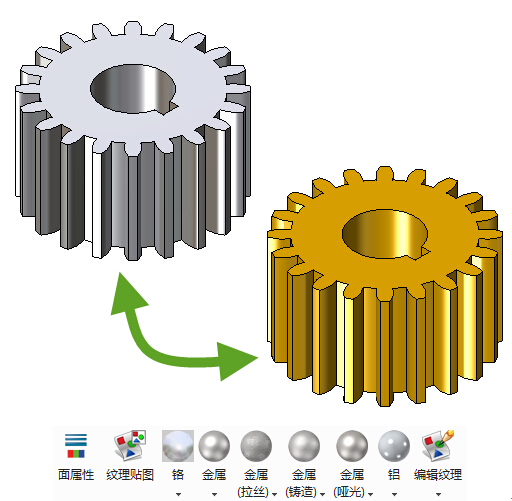

在视图操作里,对颜色和材质的处理当然是不可或缺的功能,图11中是同一个齿轮零件,被赋予不同材质和颜色后的效果示例。



图11 材质和颜色不同的显示效果

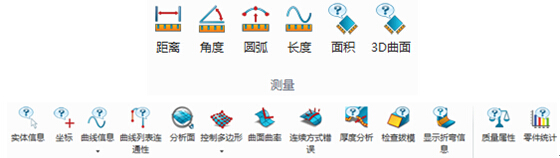

【查询操作】 对于三维模型的各种尺寸和属性信息,用户可以通过中望3D的各种工具(图12)方便获得。


图12 中望3D查图看图的各项查询工具

图13、14为查询操作的示例。

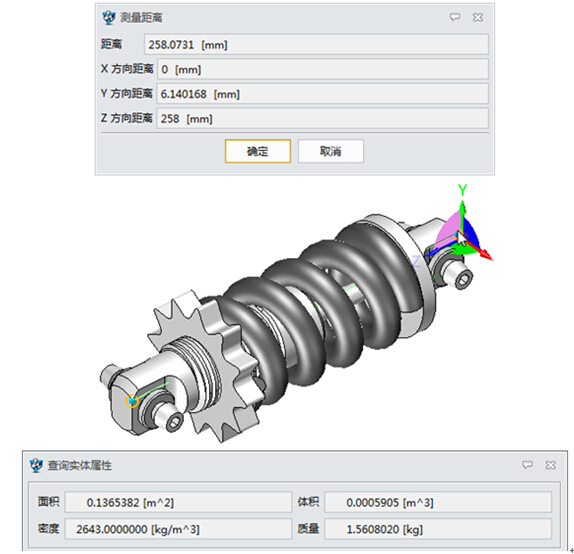

图13 距离、体积、质量、表面积等数据的查询示例

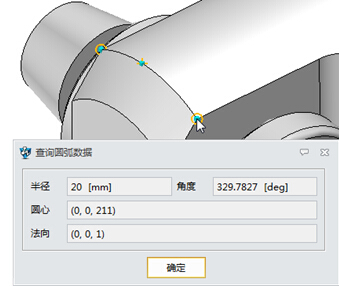

图14 圆弧半径数据的查询示例

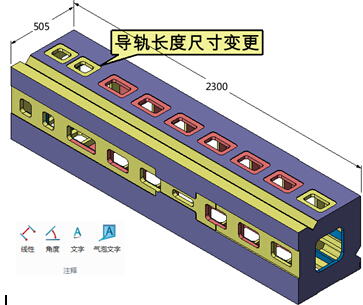

【测量和批注】 尺寸的查询数据在得到查询结果后会自动关闭,如果需要再次获取就得重复操作,而测量则等同于三维标注,会把测量的数据标注在模型中长期存在,除了尺寸信息外也可以对模型进行文字批注,如图15所示。



图15 中望3D的测量和批注功能示例

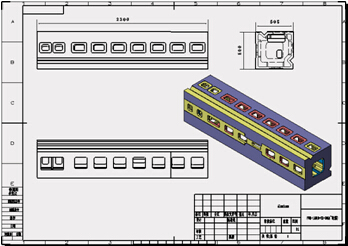

【转工程图】 对于以加工为主的企业来说,读取三维数据后把它们转成二维的工程图,然后直接用于加工,这是非常普遍的情况,中望3D是2D/3D一体的软件,读取三维数据后可在工程图模块里非常方便的进行图框载入(图16),然后根据需要进行各个视图的摆放,以及工程标注等操作。


图16 中望3D快速便捷转换工程图

【数据修复】 对于复杂的模型数据,或者是三维数据本身不完整的模型,中望3D提供了快速且全面的数据修复功能,能实现在不同的CAD/CAM/CAE之间最大限度地进行数据无损交换。

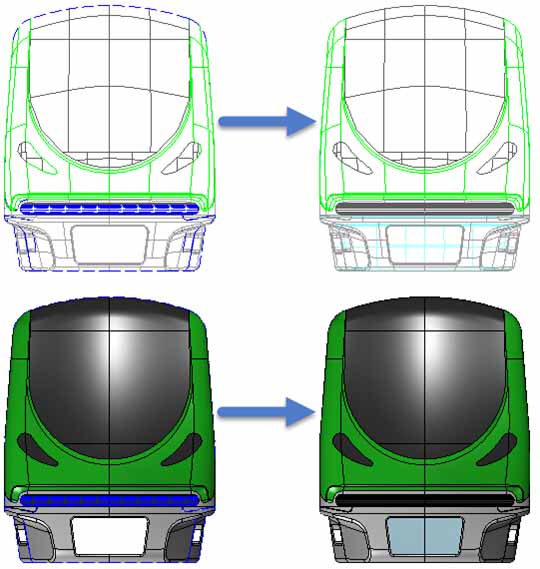

图17中是存在破面的数据和修复完整的数据对比示例图,蓝色虚线部分为开放边缘,右侧为修复好的效果,在不着色和着色状态下很容易看出。


图17 中望3D的数据修复效果示例

企业的三维设计数据,无论是当前发展还是未来的转型升级,对企业来说都是举足轻重的,是企业和设计师宝贵的资源之一。中望3D的查图看图功能,不但能满足企业使用需求,还能帮助企业高效、合理地对这些数据进行有效管理,进而促进企业的效益提升。

马上下载中望3D 2016版,享受高效灵活的三维CAD设计体验:https://www.zwsoft.cn/product/zw3d
