在机械制造领域，企业会大量使用到标准件，而这些标准件的尺寸规格则会根据不同的产品及要求进行变更调整。如此一来，即使是简单的零件，也需要多个步骤来设计或修改。

 为了提高设计效率，许多设计师会把这些经常使用到的标准件制作成图块，以此来简化绘图步骤。但是，这也带来新的问题：以“图块”形式存在的标准件修改起来十分麻烦。因此，在机械制图中，专业CAD软件的零件图库就显得十分必要和关键。

 目前，市场面有多款机械制图软件，其中应用最为广泛的是中望CAD机械版。它针对设计师绘制标准件过程中面临的实际难题专门开发了系列化零件设计系统，实现了“图库标准件直接调用、快速修改”，大幅度提高了设计师的工作效率。

一、最全CAD机械图库，直接调用精确显示标准件

 中望CAD机械版的机械图库，汇集了机械设计所有常用的标准零件和符号库，并且进行了专业细致的分类，设计师可以根据零部件的用途类别快速确定零件所在位置。更具使用价值的是，中望CAD机械版图库还利用中望系列化零件设计系统实现了复杂零件的参数化、模块化、标准化设计，帮助设计师将更多的时间和精力集中在设计本身，而非软件操作。

    图/中望CAD机械版系列化零件库

 上图是中望CAD机械版图库的操作界面，系列化零件库中收入了47大类2800多种零件，近200000个零件，且处于持续更新增添状态。它涵盖了机械、重工、汽车、模具、煤矿能源、交通、水利、化工、船舶等各个领域，是目前国内数量最多、范围最广的标准零件图库。

  对于设计师来说，除了零件要齐全，图库的使用也必须便捷、快速。中望CAD机械版图库界面左侧细致清晰的零件树，可以帮助设计师快速查找到所需的零件。界面中间位置是参数选择区域，双击可输入具体数字，直接修改尺寸大小。右侧区域是出图选项，可控制输出零件的视图以及一些其他选项。值得一提的是，中望CAD机械版图库支持一张图纸的完整信息，如：图形、各种标注、文字等。

 设计师在选择或修改完零件的参数后，可直接点击“绘制零件”按钮完成对零件的快速调用。零件调用效果如下图：

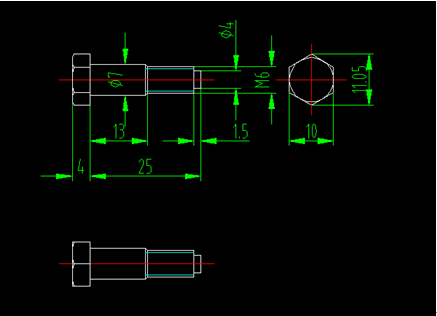

    图/直接调用中望CAD机械版图库零件效果

对于已经调用在图纸上的零件，设计师如果想变更某些尺寸使其重新生成，此时只需双击零件或通过超级编辑命令的快捷键“V”来修改图形尺寸参数即可，非常方便快捷。

需要特别指出的是，设计师们在调用零件时，可以根据自己的需求，在基于可编程模块的架构设计、支持VBScript脚本和复杂公式的中望系列化零件库窗口界面，通过更改原始参数、公式等步骤来生成并绘制符合要求的零件，编辑调用的零件可以智能、正确地显示在每个图层上。

    图/中望CAD机械版精确显示设计师绘制的零件

 二、超级符号库

 设计师在各类机械产品的设计绘图中，经常需要在符号库中调用各种符号，因此，符号库中符号的丰富程度也在一定程度上影响了绘制效率。中望CAD机械版提供的丰富而全面的符号库系统，满足了各种机械CAD设计绘图中对符号内容的需求。

 中望CAD机械版所提供的超级符号库包括了4种符合国家标准的符号内容：机构运动符号库、液压气动符号库、电气符号库、金属结构件。

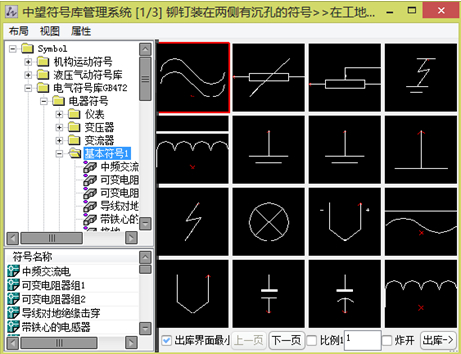

    图/中望CAD机械版2014符号库界面

在中望CAD机械版2014中，“超级符号库”的使用也一如既往的简单、快速。设计师在调用时先选择需要的符号，选中的符号会显示红色框（如上图所示），然后选择合适的输出比例，点击“出库”按钮即可调用，或者双击所选符号。而在图纸插入一个符号后，可按鼠标右键或空格键连续插入同一符号，符号会保持相同的比例。如果需要改动比例，必须重新设置比例后再调用。

小结：中望CAD机械版以GB、ISO、ANSI、DIN、JIS等标准为设计依据，汇集机械行业专用的设计功能和图库，能够最大程度简化设计步骤，提高效率。同时，还拥有图幅、图层、BOM表等一些列智能化管理，使整个设计流程更加流畅、准确。
