【导师分享】许烨:练习3DOne圆形阵列,设计镂空小球

经验技巧 2016-05-12 11:38:49 1777
返回

本文由上海罗星中学的信息科技教师许烨老师供稿(社区昵称:火华)

导师个人创客空间:http://www.i3done.com/u/09082272

一个空心的金色小球,利用镂空效果,成为一个颇有情调的摆饰品。可以放在客厅、书房、卧室等,为你的房间增添一道风景。其制作步骤如下:

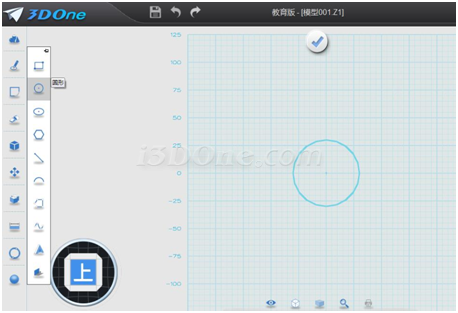

1.切换“上”视图,在中心点(0,0)画一个圆。

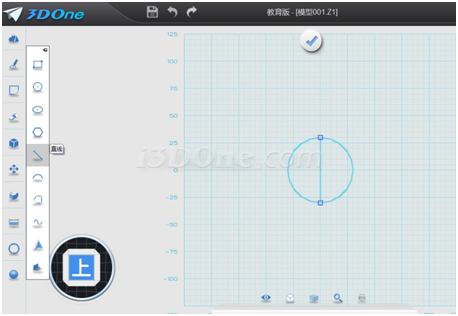

2.利用直线将圆一分为二。

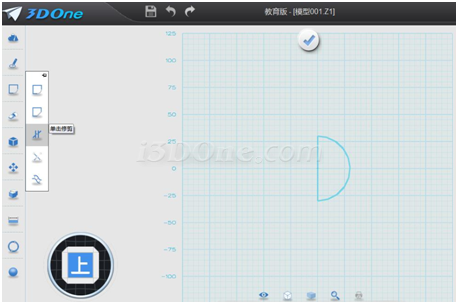

3.利用修剪将一边圆弧去除

4.利用偏移曲线增加一条圆弧,建议距离为负值(-2),向内偏移.

5.单击修剪多余的直线段。

6.利用旋转完成空心球体。

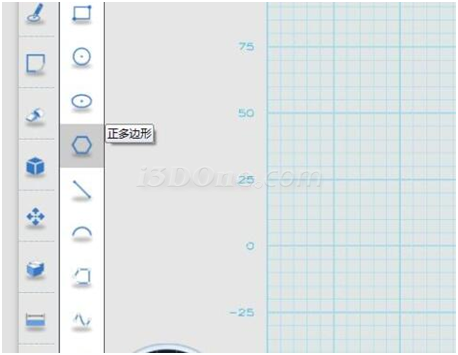

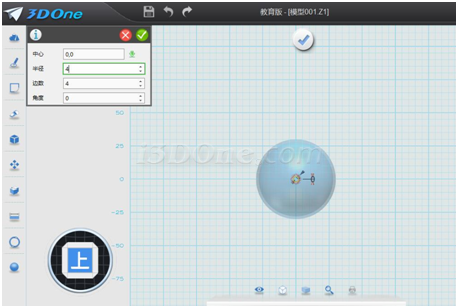

7.利用正多边形画四边形,注意先点击网格后再画。

8.在中心点(0,0)位置画四边形,呈菱形状。

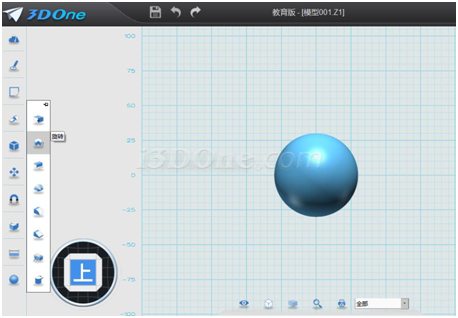

9.切换到线框模式。

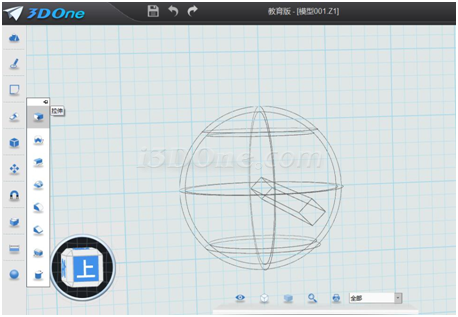

10.利用拉伸将四边形成为长方体,伸出球体之外。

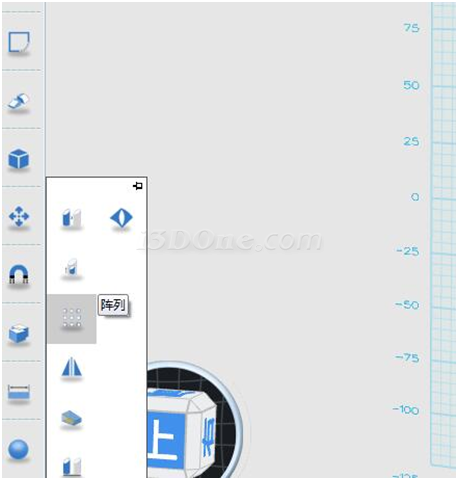

11.切换回着色模式,利用圆形阵列开始复制长方体,注意每次阵列的基体必须是上面完成的第一个长方体。

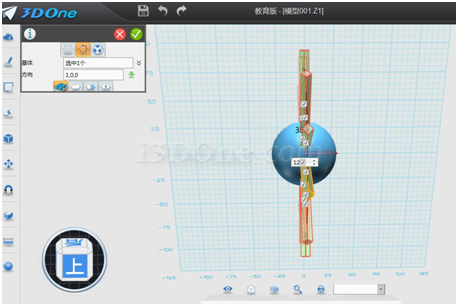

12.第一次圆形阵列方向为1,0,0,数目比如12。

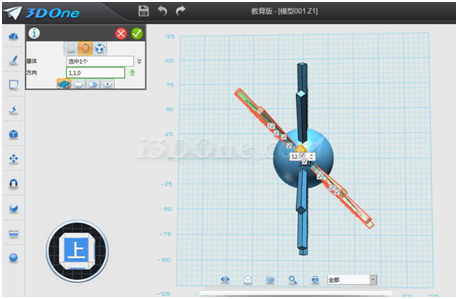

13. 第二次圆形阵列方向为1,1,0,数目同样。

14.第三次圆形阵列方向为0,1,0,数目同样。

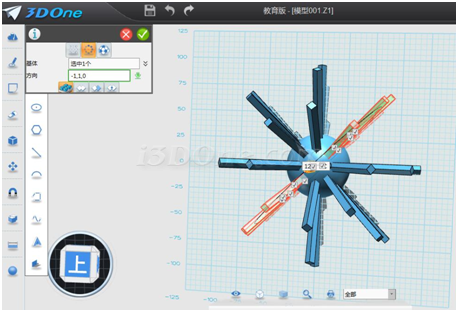

15. 第四次圆形阵列方向为-1,1,0,数目同样。

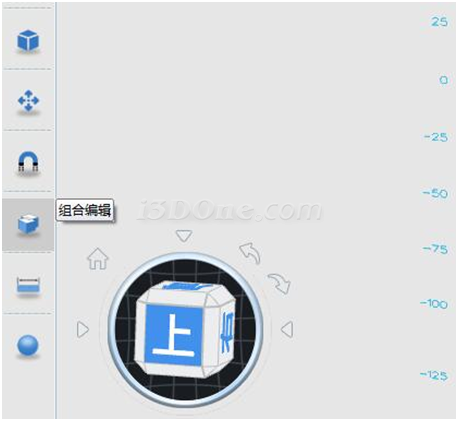

16.利用组合编辑。

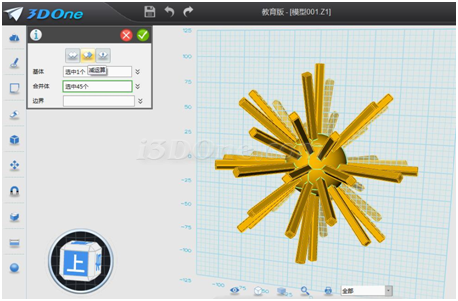

17.点减运算,基体选圆球,合并体框选所有长方体。

18.完成镂空小球最后自己渲染上色。

金色的镂空小球完成啦,大家动起来吧!

本文的图纸下载:http://www.i3done.com/model/64255.html#ad-image-0
