CAD提速教程之中望3D加工特征的重复使用

经验技巧 2014-08-15 15:19:13 5374
返回
       曾有客户提到:“在中望3D中,当加工使用的范围太多时,想用回之前用过的范围时,很难找(必须一个一个高亮来找)。能不能让它直接用鼠标选上范围(曲面、轮郭线等)。这样方便一点。”这里客户所提到的范围便是我们所指的加工特征。在使用三维CAD软件编程时,加工特征被重复使用是很正常的现象,重复使用加工特征是否方便,也可以侧面反应出一个软件是否具备高效编程的能力。在这里我要肯定的回答:“中望3D这款三维CAD软件可以做到这点,而且还做的不错。”

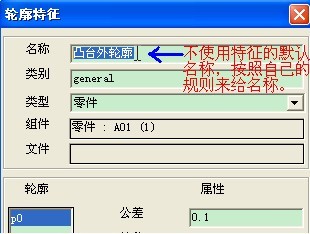

       当特征较多时,我们可以给加工特征定义名称,这样便于我们重复选取使用。

CAD提速教程之中望3D加工特征的重复使用

       除此之外,还有一种更为简便的方法,让你重复使用加工特征,并且方便快捷,提高你的编程效率:

       1.添加新的加工特征。鼠标左击工序中的特征,此时因为是添加新的特征,请点击鼠标中键,这时会根据工序类型相对应的弹出特征类型让我们选择,然后根据需要选取新的加工特征,如下图:

CAD提速教程之中望3D加工特征的重复使用

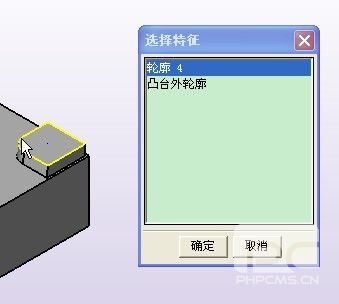

       2.重复使用已经存在的加工特征。同样鼠标左击工序中的特征,此时不用按下鼠标中键,而是直接在实体上选取加工特征,如果之前有使用过该加工特征,则会自动弹出“选择特征”的对话框,“选择特征”对话框下会列出所有与此相关的特征项目。配合我们之前所提过给加工特征命名的方法,用起来很方便。如下图:

CAD提速教程之中望3D加工特征的重复使用

       试过之后是不是感觉很方便了呢?不会再为特征多,工序多而难以区分和选用加工特征了。在这里需要提醒大家,在选取旧的特征时要注意过滤器的使用哦。

CAD提速教程之中望3D加工特征的重复使用



       原文地址:https://www.zwsoft.cn/support/zw3d
