3DOne金元宝小课件: 过个喜庆丰足年

经验技巧 2015-12-30 17:35:25 5661
返回

 著名市场研究机构Garner列出2016年十大战略性科技趋势,3D打印名列其中,发展前景良好。许多中小学都逐渐开展3D设计打印创新教育实验课程,不断提高孩子们的空间思维能力和动手能力。利用3DOne这一面向中小学学生的三维创意设计软件,孩子们能够轻松地将自己头脑中的创意设计出来。这周让我们捉住2015年的尾巴,学习3D设计金元宝,喜气洋洋过新年吧!

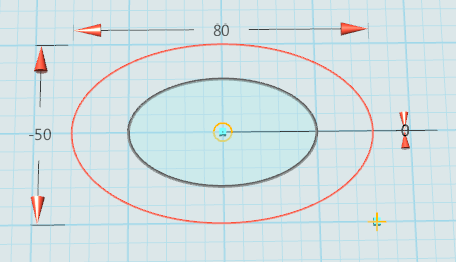

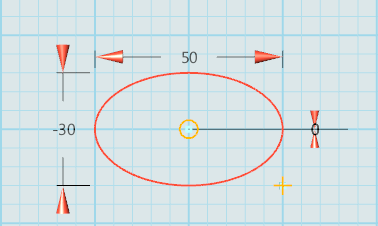

1、选择平面绘制区域,点击草图绘制,选择椭圆形,输入如图,中键确定,可得:

2、同理再绘制一个椭圆形,输入如下,可得:

3、选择基本编辑,点击移动,选择动态移动,选择绘制的较大的椭圆形,Z轴方向移动距离40,可得:

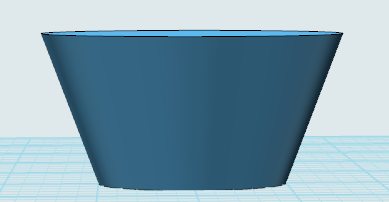

4、选择特征造型,点击放样,按顺序分别点击两个椭圆形,可得:

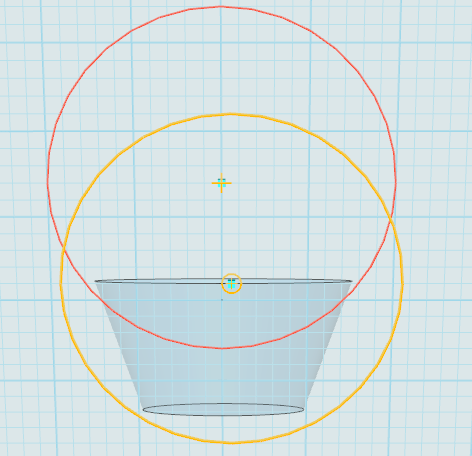

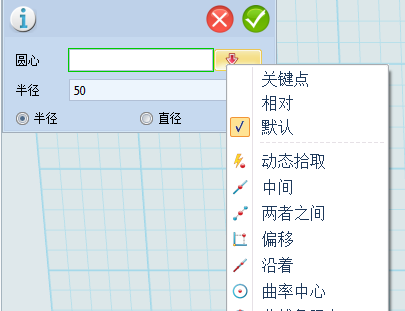

5、选择平面绘制区域,点击草图绘制,选择圆形,圆心选择曲率中心,输入半径50,绘制如图:

再选择基本编辑移动,实体选择圆心,起点选择圆心,移动如图,可得,中键确定:

6、选择基本编辑,点击移动,选择动态移动,选择绘制的圆形,YZ方向旋转15°如图可得:

7、选择特征造型,点击拉伸,选择先前绘制的圆形,选择减运算,输入拉伸距离-60,可得:

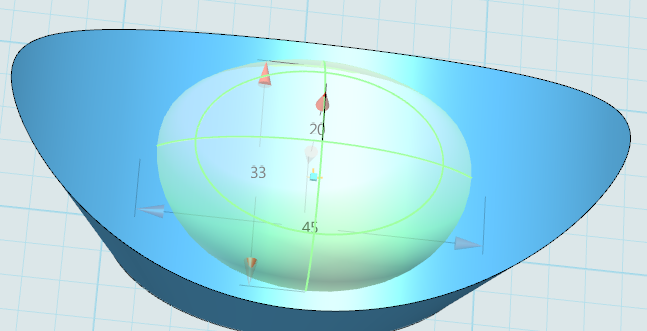

8、选择基本实体,点击椭球体,绘制如图,长45,宽33,高20,可得:

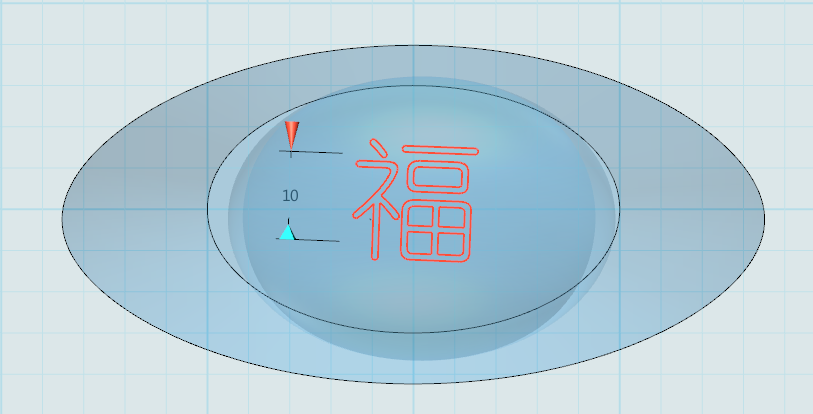

9、选择草图绘制,点击预制文字,输入福字,高度10,放置如图位置,可得:

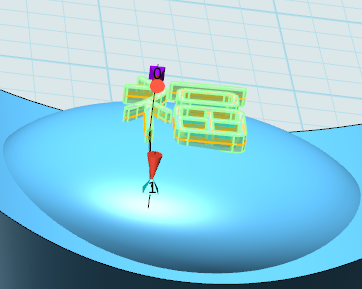

10、选择基本编辑,点击移动,选择动态移动,选择绘制的文字,XZ方向旋转7°可得:

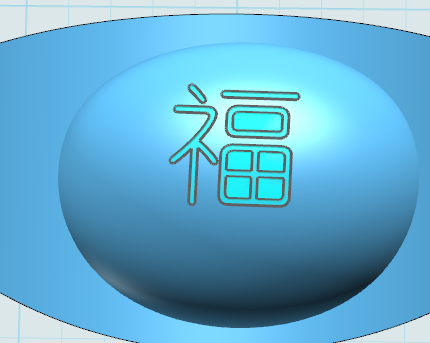

11、选择特征造型,点击拉伸,选择文字,选择对称,输入拉伸高度1,可得:

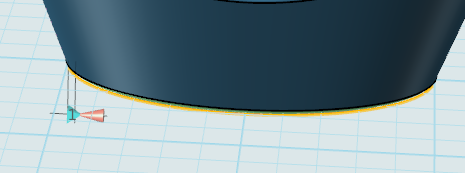

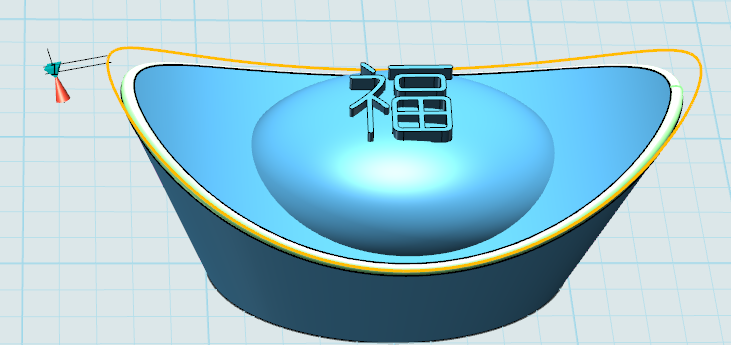

12、选择特征造型,点击圆角,选择上下边输入半径1,可得:

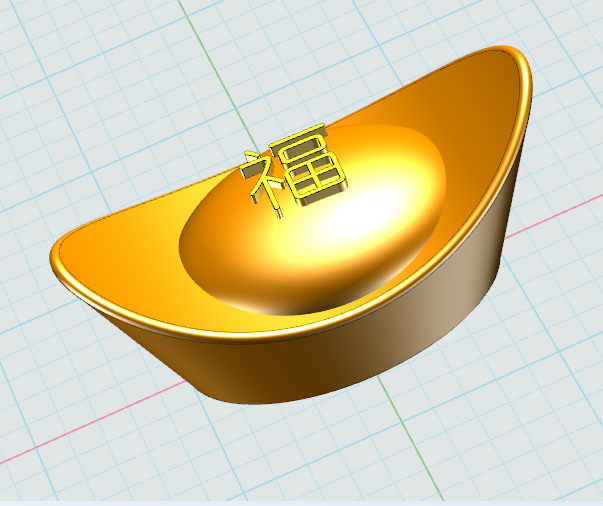

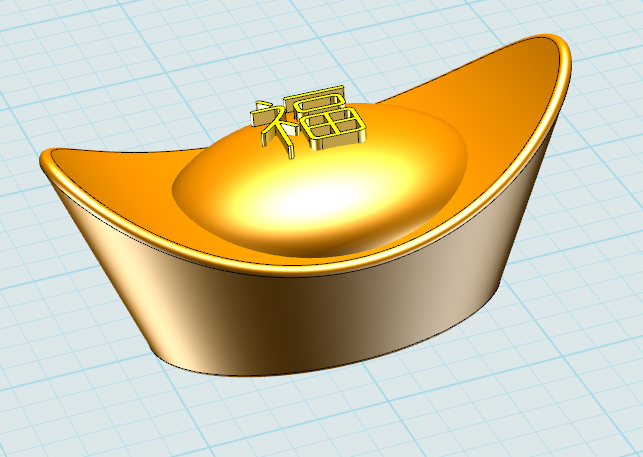

13、点击材质渲染命令,添加自己喜欢的颜色,最终效果如图所示:



【金元宝模型下载】http://www.i3done.com/model/56929.html#ad-image-0

【趣味活动】完成的作品可参加“梦想实验室让创意成真:免费3D打印活动”http://www.i3done.com/contest/show/20.html



3DOne免费下载及更多课程详情:www.i3done.com
