CAD设置标注编辑的技巧

常见问题 2021-01-15 14:44:22 1588
返回
1.打开中望CAD软件，在绘图区域内添加文字标注；

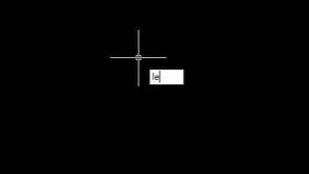

2.输入【LE】，回车键确认启动命令；

CAD设置标注编辑的技巧

3.根据命令提示指定第一个引线点，这里的操作需要判断是否需要引线；

CAD设置标注编辑的技巧

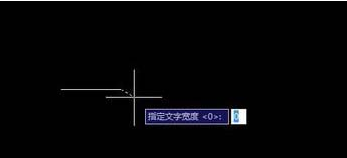

4.完成操作后回车键确认，然后指定文字宽度，需要手动输入文字宽度；

CAD设置标注编辑的技巧

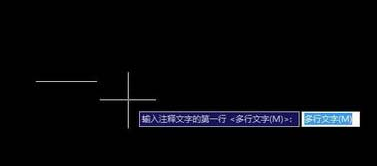

5.根据输入的标注内容的多少来选择是否为多行文字，完成后回车确认；

CAD设置标注编辑的技巧

6.打开文字格式的小框，或在引线后面直接输入标注内容；

7.内容输入完成后，还可以根据需要修改标注内容的字体，大小和颜色等信息；

8.全部设置完成后点击确定。如果还需要修改则可以直接右键文字框，选择编辑多行文字进行再次编辑。
