中望3D CAM中的一些小特点(一)

经验技巧 2014-08-15 15:39:54 4828
返回
       中望3DCAD/CAM 一体化的产品,其独有的OVERDRIVE内核使其在进行CAD设计或者CAM加工设计的时候有自己的一些小特点,下面,我们就看一看中望3D在CAM方面的一些特点,看一看这些小功能对于我们进行CAM加工有哪些方便的地方。



       1 加工策略

       在中望3D的CAM部分,有一个策略的添加,一共分为三个部分,如图一:

中望3D CAM中的一些小特点(一)
图一

       当我们设计一个零件进行加工方案制定的时候,我们可以使用这个功能进行策略的添加,这样我们就可以很方便的定制出一个策略来,当然,如果我们希望自己设定参数,这个加工方案自动生成之后也可以为我们做一个参考。

       我们以孔加工策略为例,来看一看这个功能。

       我们将加工这样的一个板件,上面有很多孔,如图二:

中望3D CAM中的一些小特点(一)
图二

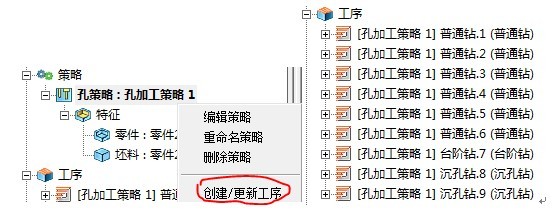

       我们进行一个策略的添加,然后可以在策略中点击右键,进行工序的生成,最后就可以生成我们需要的工序,如图三

中望3D CAM中的一些小特点(一)
图三

       这个功能无论是我们进行直接的工序生成,还是我们对这个工序进行参考,都可以很方便的让我们进行程序的生成。

       2 局部加工

       在我们进行零件的加工的时候,为了能够节省时间,在进行开粗的时候,一般都会选择比较大的刀,但是对于一些零件中的局部的地方是加工不到的,所以我们在二次开粗的时候,希望我们之前已经加工过的地方就不需要再走刀了,这样既可以节省刀具,也可以节省时间。中望3D中就有这样的一个功能,可以很方便的让我们进行局部加工----参考工序。

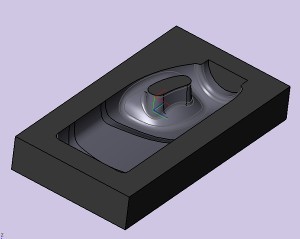

       举个例子,例如我们需要加工这样的一个零件,如图四

中望3D CAM中的一些小特点(一)
图四

       当我们选择一个比较大的刀具进行第一次开粗的时候,有一些局部的地方没有加工到,如图五:

中望3D CAM中的一些小特点(一)
图五

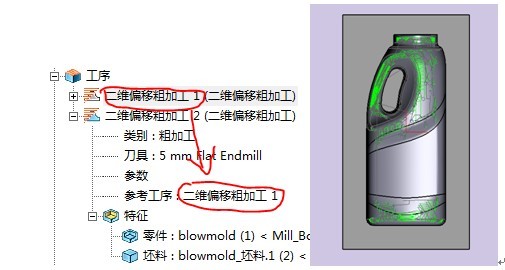

       我们在进行第二次开粗的时候,可以参考一下工序,就能够将没有加工的地方加工一下,加工过的地方就不走刀了,最重要的是这个功能很简单很方便的就能够完成,如图六:

中望3D CAM中的一些小特点(一)
图六

       如上图,我们只需要进行一下工序参考,就可以进行局部加工的工序生成,相当的简洁方便。

       本文介绍了中望3D中的两个加工特点,后续会继续与大家分享中望3D在CAM方面的一些特点。
