CAD 如何求图形的部分面积

常见问题 2021-01-15 14:41:28 301
返回

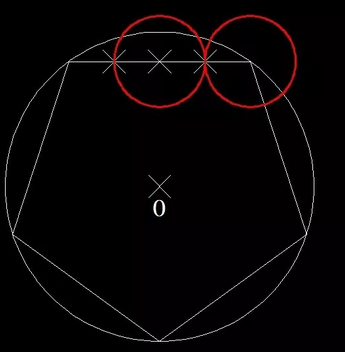

1.打开CAD软件，绘制一个任意大小的圆，在圆的内部绘制一个内接五边形；任取内接五边形的一边做四等分，以五边形的右上顶点为圆心，以五边形边长的四分之一长为半径绘制一个圆；再以五边形上边的第二个四等分点为圆心，四分之一边长为半径再做一个圆。以整个大圆的O点为中心点，N为5，环形阵列这两个小圆；

CAD 如何求图形的部分面积

2.删除上方为了便于操作而绘制的辅助大圆和五边形；

CAD 如何求图形的部分面积

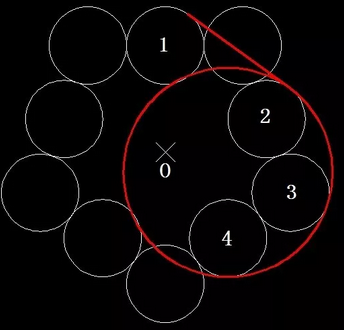

3. 画一条相切于圆1、圆2的直线；再分别做出圆2与圆3、圆3与圆4的切线，修剪成圆弧；将O作为中心点，设置N=5，对直线和修剪后的圆弧进行环形阵列；

CAD 如何求图形的部分面积

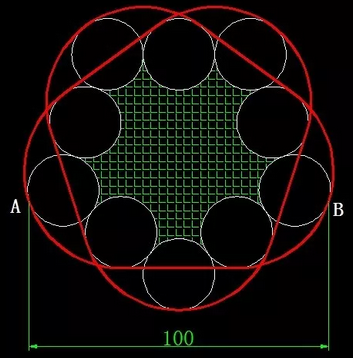

4.以AB两点间的距离为参照距离，即图中的100，对图形进行整体缩放；求得阴影部分面积为300.1193。
