CAD中如何改变圆的光滑度

在使用CAD软件过程中,有时可能需要调整圆的光滑度,我们可以使用VIEWRES命令改变圆的光滑度,那么如何使用CAD中的VIEWRES命令来改变圆的光滑度呢?接下来请看下面较详细的介绍吧:

通过设置屏幕中对象的分辨率,控制在屏幕上绘制圆、弧、椭圆、样条曲线时的精确度和速度。设置了对象的分辨率后,系统将自动重生成图形。VIEWRES 的值越大,重生成图形的时间可能会越长。VIEWRES 命令可使用短矢量控制圆、圆弧、椭圆和样条曲线的外观平滑度。若指定的显示矢量值越大,圆或圆弧的外观越平滑。

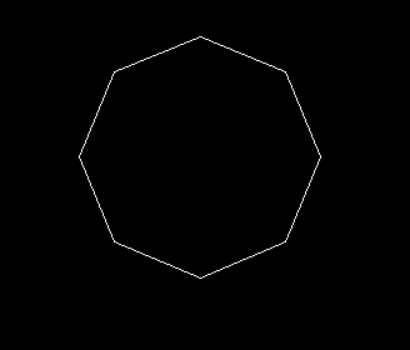

下图是在420*297的幅面下所画的直径为1的圆,放大后的情况:

CAD中如何改变圆的光滑度

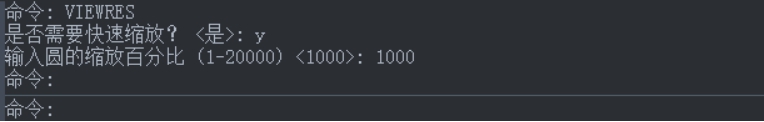

在命令行输入VIEWRES,使用这个命令可以使变得圆光滑:

CAD中如何改变圆的光滑度

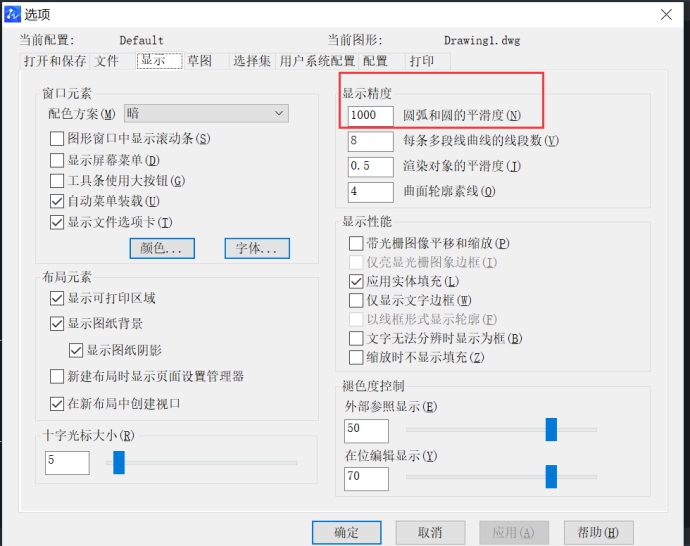

 除了这个地方,还可以在CAD选项中设置相关显示精度,如下图所示:

CAD中如何改变圆的光滑度



 设置完成显示精度以后,在CAD的命令行输入REGEN(重生成命令)可以实现图形显示光滑。

以上就是在CAD中改变圆的光滑度的方法步骤,这个实用的小技巧可以让我们在绘制图形时更加方便快捷,大家学会了吗?
