CAD中格式刷的使用


在CAD中,有时需要快速的建立一个通用的样式应用到别的图形上,这个时候就需要用到格式刷了。CAD中的格式刷即“MA”命令。MA命令全称【MATCHPROP】(特征匹配),利用这个命令,可以节省时间。下面一起来看一下具体操作步骤:

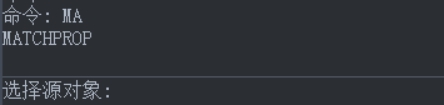

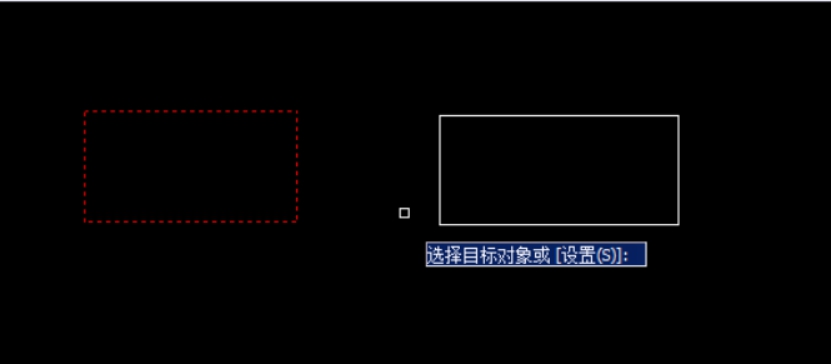

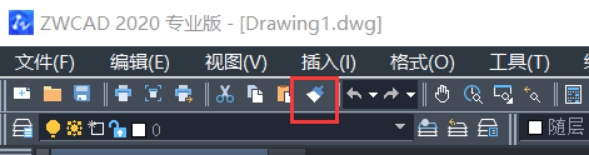

1.以下图为例,我们要将红色矩形的属性套用到白色矩形上面。先在命令行中输入【MA】,或者点击上方选项卡中的按钮:

CAD中格式刷的使用



CAD中格式刷的使用





CAD中格式刷的使用

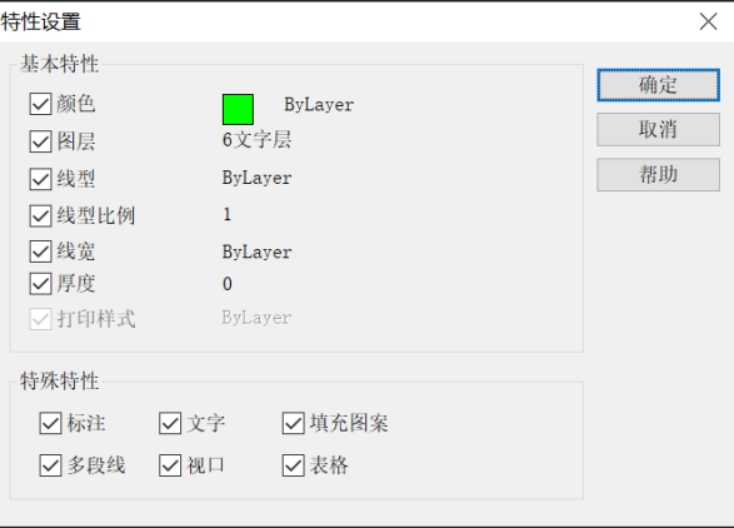

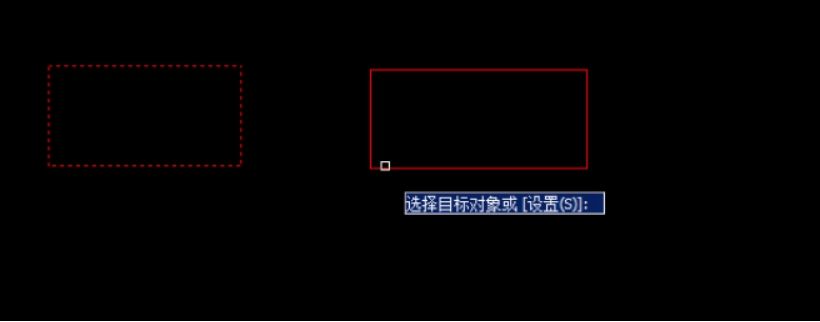

2.根据提示选择红色矩形为源对象,{如果要控制传递某些特性,可以输入 s命令(设置)。在“特性设置”对话框中,清除不希望复制的项目(默认情况下所有项目都打开)}然后选择白色矩形按ENTER键确认,这样简单操作后即可将格式等套用过去了,如下图所示:

CAD中格式刷的使用

CAD中格式刷的使用





CAD中格式刷的使用



CAD中格式刷的使用



以上这个小技巧非常实用,相信大家很快就可以掌握,在CAD绘图过程中根据实际情况使用格式刷,可以提高绘图速度,希望大家有所收获!
