CAD中孤岛填充的用法

CAD填充图形时可能会见到提示【孤岛填充】和【孤岛检测】,那什么是孤岛填充呢?孤岛填充是如何使用的呢?接下来就给大家介绍一下孤岛填充的概念和用法!

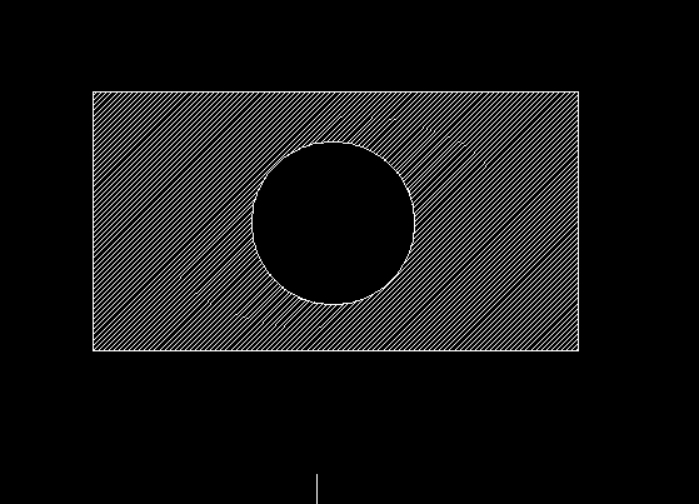

1.CAD中填充区域内的封闭区被称为孤岛。就像下图中在b矩形里面的a圆。孤岛的作用是,如果填充的区域里面有文字图形等不想填充的孤岛,我们可以利用孤岛填充命令来快速解决。下面通过以下图形中填充a、b间的区域的实例让大家更直观地了解孤岛填充。

CAD中孤岛填充的用法

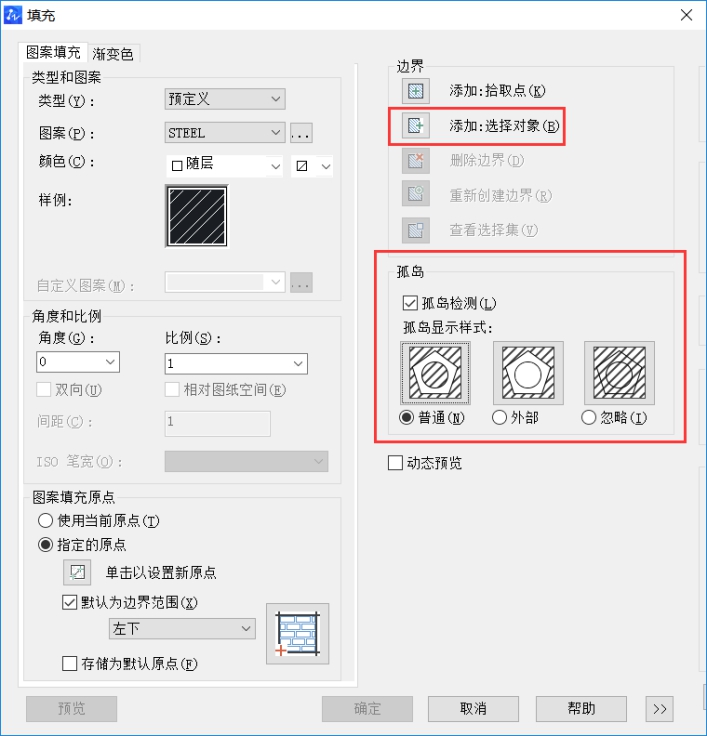

2,,在命令行输入【BHATCH】,进入填充界面。选择圆和矩形这两个对象,菜单里会显示各种孤岛填充的方式。【普通】形式,选择孤岛与填充区域之间的差值填充。【外部】选择填充区域间没有孤岛,也就是没有封闭图形的地方。【忽略】就是普通的填充了,填充整个选择填充的区域,并没有孤岛的影响。这三种不同的孤岛填充的方式,大家要根据自己的实际情况使用,以下选择仅供参考,效果如下图所示。

CAD中孤岛填充的用法



CAD中孤岛填充的用法



以上内容给大家简单介绍了孤岛填充的概念和用法,比较容易理解,相信大家很快就可以掌握,希望大家的CAD操作越来越熟练!
