CAD机械版新建图幅后旧图层无法清除，应该如何解决？

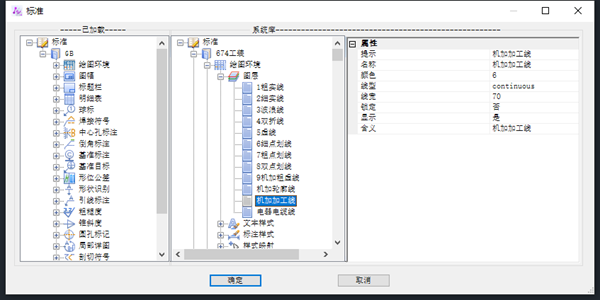

在配置管理中删除了旧图层并自定义了新图层，但新建图幅或初始化图纸后，那些已被删除的旧图层依然出现在图层列表中。这一现象并非配置未生效，而是因为图框、标题栏、明细表等图纸元素各自关联着独立的模板文件，若这些模板仍沿用旧图层，调用图幅时旧图层便会被重新带入。下面说明如何从根本上解决。

问题描述：

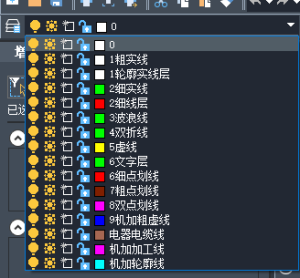

在配置管理中删除了之前的图层，自定义了图层，但是新建图幅后，旧图层依然还在，应该如何解决呢？

解决方案：

图框，标题栏，代号栏等对象没有进行相应更改，仍使用的以前图层，所以在调用图幅后，会将旧图层带入。

打开机械资源文件夹【C:\Users\Public\Documents\ZWSoft\zwcadm\2024\zh-CN\styles\GB\drwFrame】，里面【drwFrame】，【drwTBlock】，【drwCBlock】，【partlist】，【drwDBlock】，【drwFBlock】对应图框，标题栏，代号栏，明细表，附加栏，参数栏模板，根据需要对里面的模板文件图形的图层进行修改。

找到对应模板文件，将其中的图形图层更新为您自定义的新图层，保存后重新调用图幅即可。如有其他疑问，欢迎在评论区留言。祝您绘图顺利！
